PR-1707 · версия 1.0

Швеллер 30В-1 · ГОСТ 5267.1-90

Швеллер 30В-1. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 5267.1-90
Серия / исполнение: Серия В
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул PR-1707, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

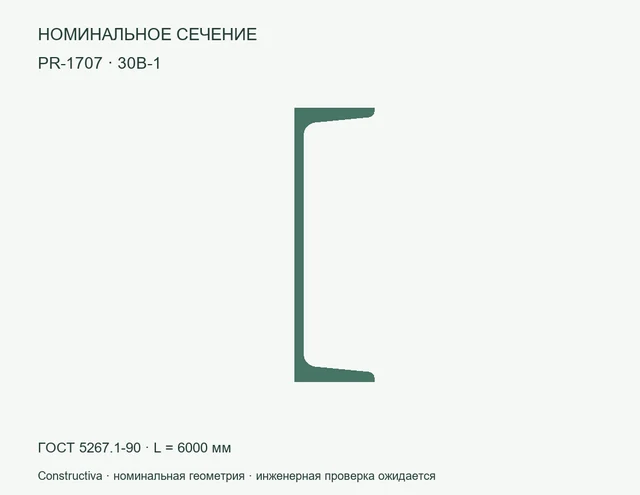

Открытое сечение: 30В-1 — Номинальное сечение: Швеллер 30В-1. Точные номинальные H/B/t/R; инженерное согласование не выполнено.

Описание модели

Швеллер 30В-1 — цифровая модель сечения: высота 300 мм, ширина 87 мм, стенка 9,5 мм, полка (толщина) 13,5 мм. У открытого сечения важны размеры полок, стенки, радиусы и уклон граней, если он указан. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 39,1531 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Радиусы прокатных профилей из перечня использованы как явные параметры идеализированного сечения; их значение для построения калибра сохранено в источнике. Длина 6000 мм и плотность 7850 кг/м³ — расчётные допущения. Изготовитель и марка стали не назначены. Принадлежность сортаменту и инженерная пригодность не подтверждены.

Паспорт выпуска: исходное описание и обозначение

30В-1

PR-1707. Номинальное открытое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Радиусы прокатных профилей из перечня использованы как явные параметры идеализированного сечения; их значение для построения калибра сохранено в источнике. Для сварных двутавров соединены плоские пластины; швы не моделируются. Длина 6000 мм и плотность 7850 кг/м³ — расчётные допущения. Изготовитель и марка стали не назначены. Принадлежность сортаменту и инженерная пригодность не подтверждены.

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Радиусы прокатных профилей из перечня использованы как явные параметры идеализированного сечения; их значение для построения калибра сохранено в источнике. Для сварных двутавров соединены плоские пластины; швы не моделируются. Длина 6000 мм и плотность 7850 кг/м³ — расчётные допущения. Изготовитель и марка стали не назначены. Принадлежность сортаменту и инженерная пригодность не подтверждены. ModelID: ec55dc68-7e4a-4ef3-a097-92c116d5d981; ReleaseID: 126c5410-f205-4c6b-8ce0-fdbf9eed7fa5.

Технические параметры

Характеристики PR-1707
Параметр	Значение	Единица
Высота	300	мм
Ширина	87	мм
Толщина стенки	9,5	мм
Толщина полки	13,5	мм
Внутренний радиус	13,5	мм
Радиус кромки	7	мм
Уклон внутренних граней	10	%
Длина образца	6000	мм
Площадь сечения (расчёт)	49,8765	см²
Момент инерции Ix (расчёт)	6495,43	см⁴
Момент инерции Iy (расчёт)	288,778	см⁴
Центробежный момент инерции Ixy (расчёт)	≈ 0	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	39,1531	кг/м
Нормативный документ из исходного перечня	ГОСТ 5267.1-90
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Высота	300	мм
Ширина	87	мм
Стенка	9.5	мм
Полка (толщина)	13.5	мм
Внутренний радиус	13.5	мм
Радиус кромки	7	мм
Уклон внутренних граней	10	%
Длина образца	6000	мм
Площадь сечения (расчёт)	49.876514	см²
Ix (расчёт)	6495.434	см⁴
Iy (расчёт)	288.77794	см⁴
Ixy (расчёт)	2.8647443e-12	см⁴
Масса метра при 7850 кг/м³	39.153064	кг/м
ГОСТ из перечня	ГОСТ 5267.1-90
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Высота	300 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Ширина	87 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина стенки	9,5 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина полки	13,5 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний радиус	13,5 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Радиус кромки	7 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Уклон внутренних граней	10 %	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	49,8765 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix (расчёт)	6495,43 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Iy (расчёт)	288,778 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Центробежный момент инерции Ixy (расчёт)	≈ 0 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	39,1531 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 5267.1-90	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T00:57:28+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

PR-1707.dxf
DXF · Constructiva · версия 1.0 · 20815 Б
SHA-256
2a3f4021d57d8241a0dfdf2a17e6c0384d42b0039f40b7b2f89169585a5d5096
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_PR-1707_package.zip
ZIP · Constructiva · версия 1.0 · 134036 Б
SHA-256
85e416aad5dd42e95ba97af688b12b86fd0b7e7f5ae39c2af620195d781ffab6
Комплект файлов. Его состав и версии проверьте после распаковки.
Constructiva_PR-1707_passport.pdf
PDF · Constructiva · версия 1.0 · 112743 Б
SHA-256
2da3b4e919739d01c1d9f3664253033e17261a66fb3ae25eeac7057939d60078
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
PR-1707.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 49384 Б
SHA-256
425943429d4835ab223aa0ce97203e1fd913a8123bc49669681d269ff4a34f3f
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
PR-1707.ifc
IFC · Constructiva · версия 1.0 · 10771 Б
SHA-256
bbba6739c2dfa2fc144014e0d3de2c676fdbf9ba091122d66b5e3a676ec2c404
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_PR-1707_parameters.csv
CSV · Constructiva · версия 1.0 · 2335 Б
SHA-256
50a09bbd317f98596727bd477794d27e1f503ef9b97411d2f6cd96b2ce977519
Табличные параметры. При импорте сохраняйте единицы и точность.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
