Швеллер 26В · ГОСТ 5267.1-90

Швеллер 26В. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 5267.1-90
Серия / исполнение: Серия В
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул PR-1705, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

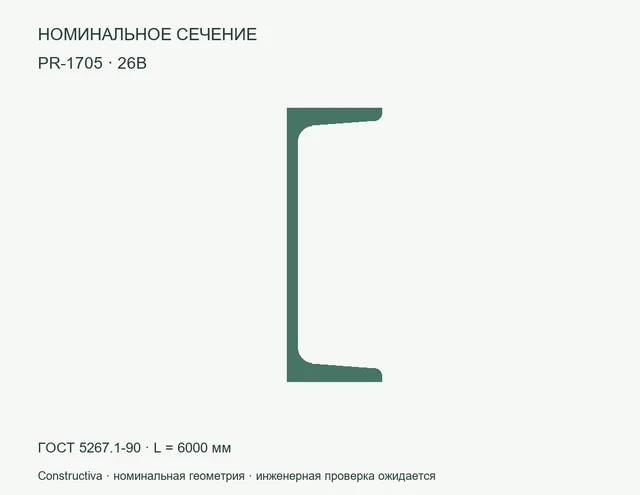

Открытое сечение: 26В — Номинальное сечение: Швеллер 26В. Точные номинальные H/B/t/R; инженерное согласование не выполнено.

Описание модели

Швеллер 26В — цифровая модель сечения: высота 260 мм, ширина 90 мм, стенка 10 мм, полка (толщина) 15 мм. У открытого сечения важны размеры полок, стенки, радиусы и уклон граней, если он указан. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 39,7208 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Радиусы прокатных профилей из перечня использованы как явные параметры идеализированного сечения; их значение для построения калибра сохранено в источнике. Длина 6000 мм и плотность 7850 кг/м³ — расчётные допущения. Изготовитель и марка стали не назначены. Принадлежность сортаменту и инженерная пригодность не подтверждены.

Паспорт выпуска: исходное описание и обозначение

26В

PR-1705. Номинальное открытое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Радиусы прокатных профилей из перечня использованы как явные параметры идеализированного сечения; их значение для построения калибра сохранено в источнике. Для сварных двутавров соединены плоские пластины; швы не моделируются. Длина 6000 мм и плотность 7850 кг/м³ — расчётные допущения. Изготовитель и марка стали не назначены. Принадлежность сортаменту и инженерная пригодность не подтверждены.

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Радиусы прокатных профилей из перечня использованы как явные параметры идеализированного сечения; их значение для построения калибра сохранено в источнике. Для сварных двутавров соединены плоские пластины; швы не моделируются. Длина 6000 мм и плотность 7850 кг/м³ — расчётные допущения. Изготовитель и марка стали не назначены. Принадлежность сортаменту и инженерная пригодность не подтверждены. ModelID: bfdceb78-8ddc-4621-9103-97bed3d12771; ReleaseID: a11d74ba-f580-4060-b239-12d416c67974.

Технические параметры

Характеристики PR-1705
Параметр	Значение	Единица
Высота	260	мм
Ширина	90	мм
Толщина стенки	10	мм
Толщина полки	15	мм
Внутренний радиус	15	мм
Радиус кромки	7,5	мм
Уклон внутренних граней	8	%
Длина образца	6000	мм
Площадь сечения (расчёт)	50,5998	см²
Момент инерции Ix (расчёт)	5130,83	см⁴
Момент инерции Iy (расчёт)	343,148	см⁴
Центробежный момент инерции Ixy (расчёт)	≈ 0	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	39,7208	кг/м
Нормативный документ из исходного перечня	ГОСТ 5267.1-90
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Высота	260	мм
Ширина	90	мм
Стенка	10	мм
Полка (толщина)	15	мм
Внутренний радиус	15	мм
Радиус кромки	7.5	мм
Уклон внутренних граней	8	%
Длина образца	6000	мм
Площадь сечения (расчёт)	50.599777	см²
Ix (расчёт)	5130.8278	см⁴
Iy (расчёт)	343.14806	см⁴
Ixy (расчёт)	-5.7476364e-13	см⁴
Масса метра при 7850 кг/м³	39.720825	кг/м
ГОСТ из перечня	ГОСТ 5267.1-90
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Высота	260 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Ширина	90 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина стенки	10 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина полки	15 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний радиус	15 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Радиус кромки	7,5 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Уклон внутренних граней	8 %	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	50,5998 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix (расчёт)	5130,83 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Iy (расчёт)	343,148 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Центробежный момент инерции Ixy (расчёт)	≈ 0 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	39,7208 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 5267.1-90	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
