Швеллер 30В · ГОСТ 5267.1-90

Швеллер 30В. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 5267.1-90
Серия / исполнение: Серия В
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Редакционная проверка 2026-10-16. Проверены обозначение, единицы, сведения о происхождении параметров и перечень открытых файлов. Инженерное согласование не выполнялось.

Сверяйте артикул PR-1706, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

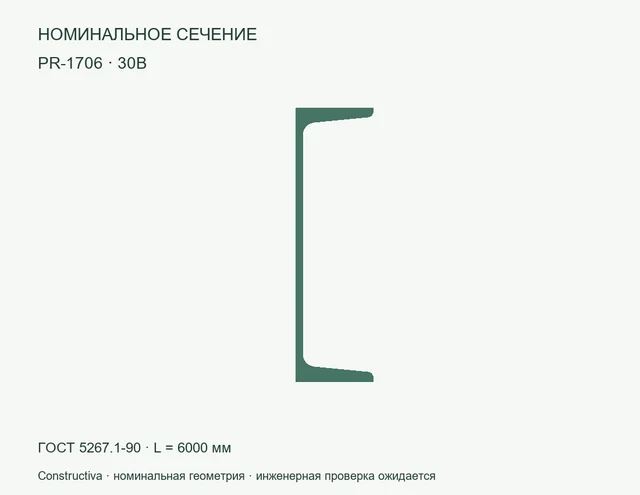

Открытое сечение: 30В — Номинальное сечение: Швеллер 30В. Точные номинальные H/B/t/R; инженерное согласование не выполнено.

Описание модели

Швеллер 30В — цифровая модель сечения: высота 300 мм, ширина 85 мм, стенка 7,5 мм, полка (толщина) 13,5 мм. У открытого сечения важны размеры полок, стенки, радиусы и уклон граней, если он указан. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 34,4431 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Радиусы прокатных профилей из перечня использованы как явные параметры идеализированного сечения; их значение для построения калибра сохранено в источнике. Длина 6000 мм и плотность 7850 кг/м³ — расчётные допущения. Изготовитель и марка стали не назначены. Принадлежность сортаменту и инженерная пригодность не подтверждены.

Паспорт выпуска: исходное описание и обозначение

30В

PR-1706. Номинальное открытое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Радиусы прокатных профилей из перечня использованы как явные параметры идеализированного сечения; их значение для построения калибра сохранено в источнике. Для сварных двутавров соединены плоские пластины; швы не моделируются. Длина 6000 мм и плотность 7850 кг/м³ — расчётные допущения. Изготовитель и марка стали не назначены. Принадлежность сортаменту и инженерная пригодность не подтверждены.

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Радиусы прокатных профилей из перечня использованы как явные параметры идеализированного сечения; их значение для построения калибра сохранено в источнике. Для сварных двутавров соединены плоские пластины; швы не моделируются. Длина 6000 мм и плотность 7850 кг/м³ — расчётные допущения. Изготовитель и марка стали не назначены. Принадлежность сортаменту и инженерная пригодность не подтверждены. ModelID: 8d8dfa12-8bb5-4791-b52f-9f399df44c64; ReleaseID: 4baf1739-226f-4a8c-aa45-0b5c69f36d80.

Технические параметры

Характеристики PR-1706
Параметр	Значение	Единица
Высота	300	мм
Ширина	85	мм
Толщина стенки	7,5	мм
Толщина полки	13,5	мм
Внутренний радиус	13,5	мм
Радиус кромки	7	мм
Уклон внутренних граней	10	%
Длина образца	6000	мм
Площадь сечения (расчёт)	43,8765	см²
Момент инерции Ix (расчёт)	6045,43	см⁴
Момент инерции Iy (расчёт)	260,742	см⁴
Центробежный момент инерции Ixy (расчёт)	≈ 0	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	34,4431	кг/м
Нормативный документ из исходного перечня	ГОСТ 5267.1-90
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.
