KT-16708 · версия 1.0

Труба круглая 42 × 0,3 мм · ГОСТ 9941-2022

Труба круглая 42 × 0,3 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 9941-2022
Серия / исполнение: Холоднодеформированная из коррозионностойкой стали
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-16708, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

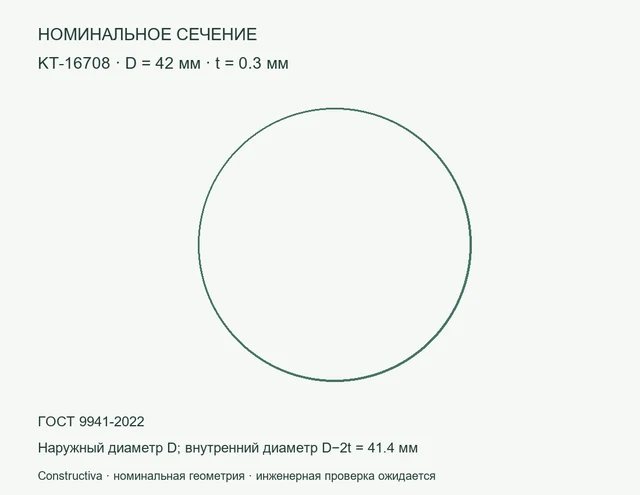

Круглое сечение: D=42 мм, t=0.3 мм — Номинальное сечение: Труба круглая 42 × 0,3 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 42 × 0,3 мм — цифровая модель сечения: наружный диаметр 42 мм, толщина 0,3 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 0,308515 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 42×0,3

KT-16708. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-16708
Параметр	Значение	Единица
Наружный диаметр	42	мм
Толщина	0,3	мм
Внутренний диаметр	41,4	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0,393013	см²
Момент инерции Ix = Iy (расчёт)	0,854303	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,308515	кг/м
Нормативный документ из исходного перечня	ГОСТ 9941-2022
Изготовление	Холоднодеформированная из коррозионностойкой стали
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	42	мм
Толщина	0.3	мм
Внутренний диаметр	41.4	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0.39301324	см²
Ix = Iy (расчёт)	0.85430271	см⁴
Масса метра при 7850 кг/м³	0.30851539	кг/м
ГОСТ из перечня	ГОСТ 9941-2022
Изготовление	stainless_cold
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	42 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	0,3 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	41,4 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	0,393013 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	0,854303 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,308515 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 9941-2022	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Холоднодеформированная из коррозионностойкой стали	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-14T04:03:26+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-16708.ifc
IFC · Constructiva · версия 1.0 · 10457 Б
SHA-256
a9a8116429567ae81f2a3674654259cc0e56bc7332954af4e58201cd7afb0525
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
KT-16708.dxf
DXF · Constructiva · версия 1.0 · 22202 Б
SHA-256
16d33604d2a0217c189c0db1b6b537422b69d6c78c09f9c5c0d4de9f093eeebb
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
KT-16708.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38441 Б
SHA-256
62ec3a1fdad78600130012bfefcd13e26c0d202360c2ce9f0bc93cd0dbb62504
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-16708_parameters.csv
CSV · Constructiva · версия 1.0 · 2525 Б
SHA-256
9717df335f36c9f1d04658f5854f61260096b00830cf87a40c39c5e667edc11f
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-16708_package.zip
ZIP · Constructiva · версия 1.0 · 129289 Б
SHA-256
4e80389457df86339599d6d90e9430e5fefc34fc22665d1b8760fcb7c7f0bfb9
Комплект файлов. Его состав и версии проверьте после распаковки.
Constructiva_KT-16708_passport.pdf
PDF · Constructiva · версия 1.0 · 110395 Б
SHA-256
3e7bb71d76509a95e1fcdf47d50d1cef084c1743743ffdbce449e35d5fbc0d2e
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
