Труба круглая 42 × 1,2 мм · ГОСТ 9941-2022

Труба круглая 42 × 1,2 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 9941-2022
Серия / исполнение: Холоднодеформированная из коррозионностойкой стали
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-16714, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

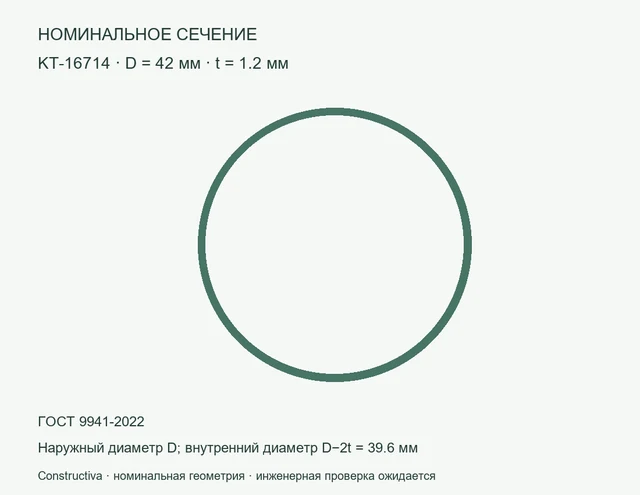

Круглое сечение: D=42 мм, t=1.2 мм — Номинальное сечение: Труба круглая 42 × 1,2 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 42 × 1,2 мм — цифровая модель сечения: наружный диаметр 42 мм, толщина 1,2 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 1,20743 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 42×1,2

KT-16714. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-16714
Параметр	Значение	Единица
Наружный диаметр	42	мм
Толщина	1,2	мм
Внутренний диаметр	39,6	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	1,53812	см²
Момент инерции Ix = Iy (расчёт)	3,2033	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	1,20743	кг/м
Нормативный документ из исходного перечня	ГОСТ 9941-2022
Изготовление	Холоднодеформированная из коррозионностойкой стали
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	42	мм
Толщина	1.2	мм
Внутренний диаметр	39.6	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	1.5381238	см²
Ix = Iy (расчёт)	3.2032965	см⁴
Масса метра при 7850 кг/м³	1.2074272	кг/м
ГОСТ из перечня	ГОСТ 9941-2022
Изготовление	stainless_cold
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	42 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	1,2 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	39,6 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	1,53812 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	3,2033 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	1,20743 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 9941-2022	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Холоднодеформированная из коррозионностойкой стали	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-14T04:03:26+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-16714.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38449 Б
SHA-256
9dfe3a7af4194f070ee24e93a74c25d1b0258155aec119363b139d9b012b89e6
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-16714.dxf
DXF · Constructiva · версия 1.0 · 22202 Б
SHA-256
2c824f12b0b34f0f463e56442c590cc0dd68ee06494556b891bebe274c8c475f
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-16714_parameters.csv
CSV · Constructiva · версия 1.0 · 2524 Б
SHA-256
498358c6a648af082cd3df95b6ca14c63c98df083dab2a1ca63724f378316a90
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-16714_passport.pdf
PDF · Constructiva · версия 1.0 · 110402 Б
SHA-256
ef8a49679c8c9941677544e0d8bb5295ac8176be37113ddd64ece47be04f4365
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-16714.ifc
IFC · Constructiva · версия 1.0 · 10438 Б
SHA-256
babef3bd966b65322d8f5ada707b9c01c4fc8cc6d467dd0e9533c66298e4fd58
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-16714_package.zip
ZIP · Constructiva · версия 1.0 · 129323 Б
SHA-256
15cde32f65e3398ca0814d3a6f9a5f3dcda6236defbccac0608b9e64c33ca7df
Комплект файлов. Его состав и версии проверьте после распаковки.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
