KT-01484 · версия 1.0

Труба круглая 11 × 1,2 мм · ГОСТ 10707-80

Труба круглая 11 × 1,2 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 10707-80
Серия / исполнение: Электросварная холоднодеформированная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-01484, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

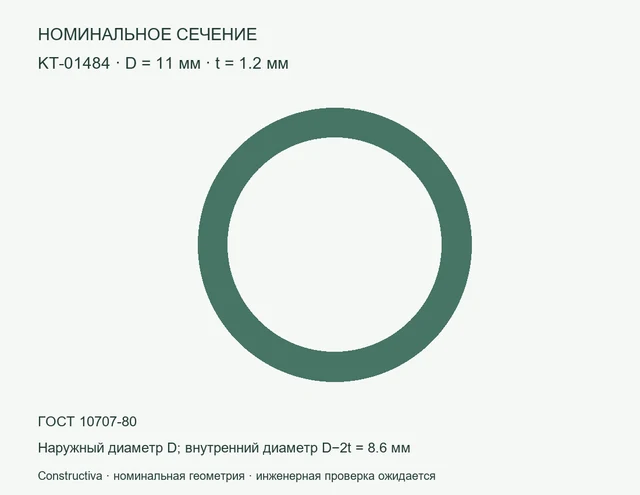

Круглое сечение: D=11 мм, t=1.2 мм — Номинальное сечение: Труба круглая 11 × 1,2 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 11 × 1,2 мм — цифровая модель сечения: наружный диаметр 11 мм, толщина 1,2 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 0,290019 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 11×1,2

KT-01484. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-01484
Параметр	Значение	Единица
Наружный диаметр	11	мм
Толщина	1,2	мм
Внутренний диаметр	8,6	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0,369451	см²
Момент инерции Ix = Iy (расчёт)	0,0450176	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,290019	кг/м
Нормативный документ из исходного перечня	ГОСТ 10707-80
Изготовление	Электросварная холоднодеформированная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	11	мм
Толщина	1.2	мм
Внутренний диаметр	8.6	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0.3694513	см²
Ix = Iy (расчёт)	0.04501764	см⁴
Масса метра при 7850 кг/м³	0.29001927	кг/м
ГОСТ из перечня	ГОСТ 10707-80
Изготовление	cold_welded
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	11 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	1,2 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	8,6 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	0,369451 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	0,0450176 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,290019 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 10707-80	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Электросварная холоднодеформированная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T03:05:59+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-01484.dxf
DXF · Constructiva · версия 1.0 · 22185 Б
SHA-256
aa765ddedb68815d207932afccdfc4121dd881dcb5b4a787775dd4bdddb2b307
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-01484_passport.pdf
PDF · Constructiva · версия 1.0 · 110404 Б
SHA-256
dc3f5b980d35016322a7b64b5f7761ccaa741aa360d2ac1f6e33f703e75d0e36
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-01484_package.zip
ZIP · Constructiva · версия 1.0 · 129265 Б
SHA-256
7ffb295c256314183eb52588b36e18b83ec8e65bd5d8c71df2733d9c6f8f392a
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-01484.ifc
IFC · Constructiva · версия 1.0 · 10425 Б
SHA-256
8d86bbed9342f81d5f58169cbe4485d47899cc4416e5d5a69bd9214934adeb76
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-01484_parameters.csv
CSV · Constructiva · версия 1.0 · 2521 Б
SHA-256
77741a221ad4a969ffe64e7d488c1297d12ef3abb1549f428b3bf168912d1601
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-01484.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38269 Б
SHA-256
0125acefc566b9981e12dac8e3d795c593138699a5dab0d53b8039a600b6d319
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
