KT-01483 · версия 1.0

Труба круглая 11 × 1 мм · ГОСТ 10707-80

Труба круглая 11 × 1 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 10707-80
Серия / исполнение: Электросварная холоднодеформированная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-01483, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

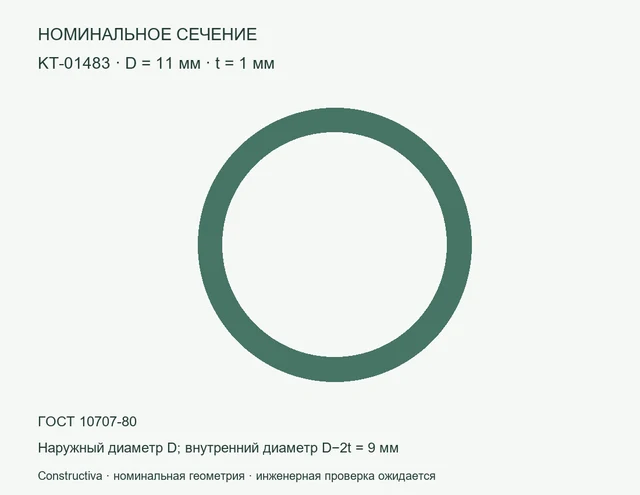

Круглое сечение: D=11 мм, t=1 мм — Номинальное сечение: Труба круглая 11 × 1 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 11 × 1 мм — цифровая модель сечения: наружный диаметр 11 мм, толщина 1 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 0,246615 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 11×1

KT-01483. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-01483
Параметр	Значение	Единица
Наружный диаметр	11	мм
Толщина	1	мм
Внутренний диаметр	9	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0,314159	см²
Момент инерции Ix = Iy (расчёт)	0,0396626	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,246615	кг/м
Нормативный документ из исходного перечня	ГОСТ 10707-80
Изготовление	Электросварная холоднодеформированная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	11	мм
Толщина	1	мм
Внутренний диаметр	9	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0.31415927	см²
Ix = Iy (расчёт)	0.039662607	см⁴
Масса метра при 7850 кг/м³	0.24661502	кг/м
ГОСТ из перечня	ГОСТ 10707-80
Изготовление	cold_welded
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	11 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	1 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	9 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	0,314159 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	0,0396626 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,246615 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 10707-80	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Электросварная холоднодеформированная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T03:05:59+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-01483.dxf
DXF · Constructiva · версия 1.0 · 22183 Б
SHA-256
a5d4d4884ca85c31f3738932a81f1685d239711ebc8af2a9eb883dc456454ff8
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
KT-01483.ifc
IFC · Constructiva · версия 1.0 · 10361 Б
SHA-256
b2ce4abd4d29fd3eaead25b69baa08220f91acc3f363f311175c2318bd88e527
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-01483_passport.pdf
PDF · Constructiva · версия 1.0 · 110383 Б
SHA-256
a75d030d8573bcbe41f80f115b66c50a8ecceaf93657f44d934768d839417d5a
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-01483_parameters.csv
CSV · Constructiva · версия 1.0 · 2514 Б
SHA-256
f51064eb5285016199792e15adaa31a2074e10528aaf835ef906c362b02cfbb0
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-01483_package.zip
ZIP · Constructiva · версия 1.0 · 129177 Б
SHA-256
8bb6c4989302a7fa71c001382a5adc5903c52a31346d9251b604fcd42753660e
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-01483.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38330 Б
SHA-256
9d2196a2bdd91377ef0fb29d2adc97143db2ae6809da7feb5b7acc679e1da7cc
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.

Другие размеры этого семейства

Подбор основан на геометрии и данных источника; взаимозаменяемость не подтверждается.
