KT-17362 · версия 1.0

Труба круглая 114 × 3 мм · ГОСТ 9941-2022

Труба круглая 114 × 3 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 9941-2022
Серия / исполнение: Холоднодеформированная из коррозионностойкой стали
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-17362, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

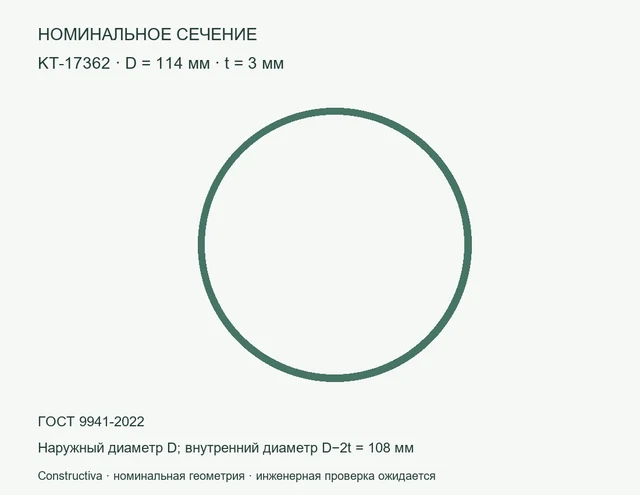

Круглое сечение: D=114 мм, t=3 мм — Номинальное сечение: Труба круглая 114 × 3 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 114 × 3 мм — цифровая модель сечения: наружный диаметр 114 мм, толщина 3 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 8,21228 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 114×3

KT-17362. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-17362
Параметр	Значение	Единица
Наружный диаметр	114	мм
Толщина	3	мм
Внутренний диаметр	108	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	10,4615	см²
Момент инерции Ix = Iy (расчёт)	161,238	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	8,21228	кг/м
Нормативный документ из исходного перечня	ГОСТ 9941-2022
Изготовление	Холоднодеформированная из коррозионностойкой стали
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	114	мм
Толщина	3	мм
Внутренний диаметр	108	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	10.461504	см²
Ix = Iy (расчёт)	161.23792	см⁴
Масса метра при 7850 кг/м³	8.2122803	кг/м
ГОСТ из перечня	ГОСТ 9941-2022
Изготовление	stainless_cold
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	114 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	3 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	108 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	10,4615 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	161,238 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	8,21228 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 9941-2022	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Холоднодеформированная из коррозионностойкой стали	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-14T05:41:39+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-17362_package.zip
ZIP · Constructiva · версия 1.0 · 129215 Б
SHA-256
6114da65bc9781aed9c6ae282d4f7869e7f93b3a44394b50c9b440e0627a3bfe
Комплект файлов. Его состав и версии проверьте после распаковки.
Constructiva_KT-17362_passport.pdf
PDF · Constructiva · версия 1.0 · 110390 Б
SHA-256
b8b33ce7fa5137a6a3334b924a433394629ab8107537a3cd07d8ccca9447c514
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-17362.ifc
IFC · Constructiva · версия 1.0 · 10367 Б
SHA-256
b9a8164dd81ff3005f14ef9979846a0bfba944dfb99e5fa7c2c38d11900983dd
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-17362_parameters.csv
CSV · Constructiva · версия 1.0 · 2518 Б
SHA-256
637aa6ae3d67878b4649be25bf57a48b990d69b7b0a589dd0b99382e0e4bc2ba
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-17362.dxf
DXF · Constructiva · версия 1.0 · 22191 Б
SHA-256
506e0d25c06daafd692bffb502648d76fba041b4a712661f6001dd1cef0ff01e
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
KT-17362.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38389 Б
SHA-256
4a4455d365d1a1faa31c2876a6af965f9afd96ea9156a284ff6f7181bc0024c1
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
