KT-17354 · версия 1.0

Труба круглая 110 × 11 мм · ГОСТ 9941-2022

Труба круглая 110 × 11 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 9941-2022
Серия / исполнение: Холоднодеформированная из коррозионностойкой стали
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-17354, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

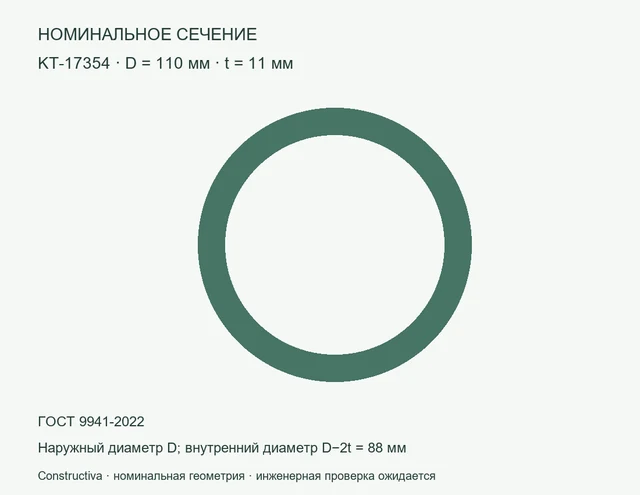

Круглое сечение: D=110 мм, t=11 мм — Номинальное сечение: Труба круглая 110 × 11 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 110 × 11 мм — цифровая модель сечения: наружный диаметр 110 мм, толщина 11 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 26,8564 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 110×11

KT-17354. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-17354
Параметр	Значение	Единица
Наружный диаметр	110	мм
Толщина	11	мм
Внутренний диаметр	88	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	34,2119	см²
Момент инерции Ix = Iy (расчёт)	424,314	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	26,8564	кг/м
Нормативный документ из исходного перечня	ГОСТ 9941-2022
Изготовление	Холоднодеформированная из коррозионностойкой стали
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	110	мм
Толщина	11	мм
Внутренний диаметр	88	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	34.211944	см²
Ix = Iy (расчёт)	424.31364	см⁴
Масса метра при 7850 кг/м³	26.856376	кг/м
ГОСТ из перечня	ГОСТ 9941-2022
Изготовление	stainless_cold
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	110 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	11 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	88 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	34,2119 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	424,314 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	26,8564 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 9941-2022	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Холоднодеформированная из коррозионностойкой стали	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-14T05:41:39+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-17354_package.zip
ZIP · Constructiva · версия 1.0 · 129265 Б
SHA-256
0013320d5861433d3d9ad916f222d127f84d36047b0c4936bc3cee295f37acf6
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-17354.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38323 Б
SHA-256
ab1af43ad7bd87cb8c9538d76c44514ad523b5ca297eec911dc7a0f5b0aa2ec2
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-17354.dxf
DXF · Constructiva · версия 1.0 · 22189 Б
SHA-256
e96e3adf6e67861e99a07f1bcda53ff9ce216adac72880a282ad7b02938ffd41
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-17354_parameters.csv
CSV · Constructiva · версия 1.0 · 2519 Б
SHA-256
8097c90e89804157ceb10bbefc2be97fa9178621b654811273714a7c37490e2e
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-17354_passport.pdf
PDF · Constructiva · версия 1.0 · 110377 Б
SHA-256
a7eb716a1b1c144932b3096b488a929275831814813b54975040a03ed9f2cbf5
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-17354.ifc
IFC · Constructiva · версия 1.0 · 10373 Б
SHA-256
a37fbfeaae8bcc7e7486b2d22b03b690875e56d0bc96a6c81d271c27d2a90b7a
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
