KT-17344 · версия 1.0

Труба круглая 110 × 5,5 мм · ГОСТ 9941-2022

Труба круглая 110 × 5,5 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 9941-2022
Серия / исполнение: Холоднодеформированная из коррозионностойкой стали
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-17344, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

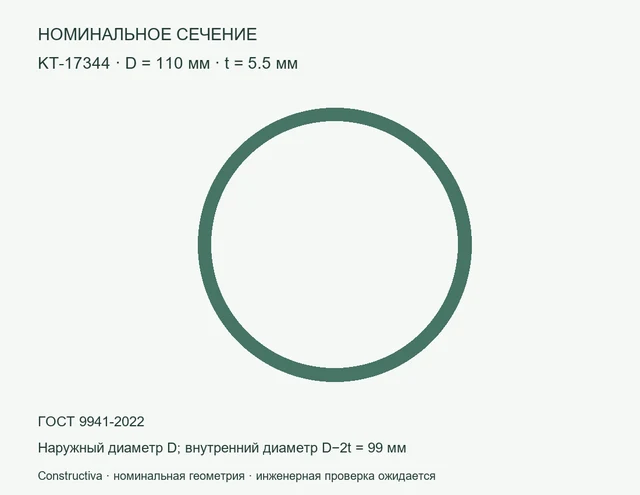

Круглое сечение: D=110 мм, t=5.5 мм — Номинальное сечение: Труба круглая 110 × 5,5 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 110 × 5,5 мм — цифровая модель сечения: наружный диаметр 110 мм, толщина 5,5 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 14,1742 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 110×5,5

KT-17344. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-17344
Параметр	Значение	Единица
Наружный диаметр	110	мм
Толщина	5,5	мм
Внутренний диаметр	99	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	18,0563	см²
Момент инерции Ix = Iy (расчёт)	247,157	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	14,1742	кг/м
Нормативный документ из исходного перечня	ГОСТ 9941-2022
Изготовление	Холоднодеформированная из коррозионностойкой стали
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	110	мм
Толщина	5.5	мм
Внутренний диаметр	99	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	18.056304	см²
Ix = Iy (расчёт)	247.15694	см⁴
Масса метра при 7850 кг/м³	14.174198	кг/м
ГОСТ из перечня	ГОСТ 9941-2022
Изготовление	stainless_cold
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	110 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	5,5 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	99 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	18,0563 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	247,157 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	14,1742 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 9941-2022	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Холоднодеформированная из коррозионностойкой стали	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-14T05:41:39+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-17344_passport.pdf
PDF · Constructiva · версия 1.0 · 110394 Б
SHA-256
4e08a472b7f46c6288afbd805a05c25080f89d9a5e1b923a0a2b3ccb72f3254e
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-17344_parameters.csv
CSV · Constructiva · версия 1.0 · 2524 Б
SHA-256
90621dc98b37fe4416d3705b3c46c005745767a1ff725c01ef05829d15f47556
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-17344.dxf
DXF · Constructiva · версия 1.0 · 22203 Б
SHA-256
676805dbcbd534d4371dd3113c15c18a2ccdac549c88c507ae49081d8e5e6d45
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
KT-17344.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38404 Б
SHA-256
9418c38ed436bc67e947d80b312e400f4a1a0847e1e22493185cf52d552244a4
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-17344.ifc
IFC · Constructiva · версия 1.0 · 10381 Б
SHA-256
e2ea333b4aab23cf79e83a3e2de803868231cea3244cb3c79a67883fb0020e55
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-17344_package.zip
ZIP · Constructiva · версия 1.0 · 129267 Б
SHA-256
b2b5fc9cefb688f674016e8ca27911725606cb8255af15c9a66344dfe6eaad5e
Комплект файлов. Его состав и версии проверьте после распаковки.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
