KT-16418 · версия 1.0

Труба круглая 20 × 1,2 мм · ГОСТ 9941-2022

Труба круглая 20 × 1,2 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 9941-2022
Серия / исполнение: Холоднодеформированная из коррозионностойкой стали
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-16418, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

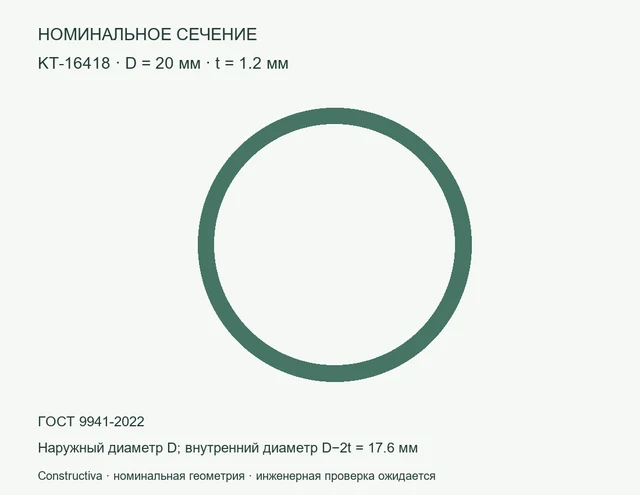

Круглое сечение: D=20 мм, t=1.2 мм — Номинальное сечение: Труба круглая 20 × 1,2 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 20 × 1,2 мм — цифровая модель сечения: наружный диаметр 20 мм, толщина 1,2 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 0,556363 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 20×1,2

KT-16418. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-16418
Параметр	Значение	Единица
Наружный диаметр	20	мм
Толщина	1,2	мм
Внутренний диаметр	17,6	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0,708743	см²
Момент инерции Ix = Iy (расчёт)	0,314399	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,556363	кг/м
Нормативный документ из исходного перечня	ГОСТ 9941-2022
Изготовление	Холоднодеформированная из коррозионностойкой стали
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	20	мм
Толщина	1.2	мм
Внутренний диаметр	17.6	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0.7087433	см²
Ix = Iy (расчёт)	0.31439853	см⁴
Масса метра при 7850 кг/м³	0.55636349	кг/м
ГОСТ из перечня	ГОСТ 9941-2022
Изготовление	stainless_cold
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	20 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	1,2 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	17,6 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	0,708743 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	0,314399 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,556363 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 9941-2022	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Холоднодеформированная из коррозионностойкой стали	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-14T02:20:44+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-16418_parameters.csv
CSV · Constructiva · версия 1.0 · 2526 Б
SHA-256
fa64d9110d531829e50c3fddcde97898599b452effee1f96e0bb9f6b2beee561
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-16418.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38281 Б
SHA-256
9b7fc323894d5ab6c56f1dd30224d364235d0c512b702fcacf79027d70949ee6
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-16418.dxf
DXF · Constructiva · версия 1.0 · 22193 Б
SHA-256
d0b43ad6e28ff24cb306c833c4c1f6797b267dd13ed400e9bdd1ef8964de8a24
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
KT-16418.ifc
IFC · Constructiva · версия 1.0 · 10437 Б
SHA-256
ea8e210ba43ecf9f5e4df1ee26ddde7716eb0b8348e1c6645bdf90df16f7cf00
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-16418_package.zip
ZIP · Constructiva · версия 1.0 · 129159 Б
SHA-256
f443a3fcfe10077cafa136b931b53d435ad0ccf31069890a4a0e5c4914931340
Комплект файлов. Его состав и версии проверьте после распаковки.
Constructiva_KT-16418_passport.pdf
PDF · Constructiva · версия 1.0 · 110379 Б
SHA-256
73b69d2806117b0f6f0267b8cb6eb20693ef4eed7c934bc3465cb16b8b57b79f
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
