KT-15881 · версия 1.0

Труба круглая 114 × 6 мм · ГОСТ 9940-81

Труба круглая 114 × 6 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 9940-81
Серия / исполнение: Горячедеформированная из коррозионностойкой стали
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-15881, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

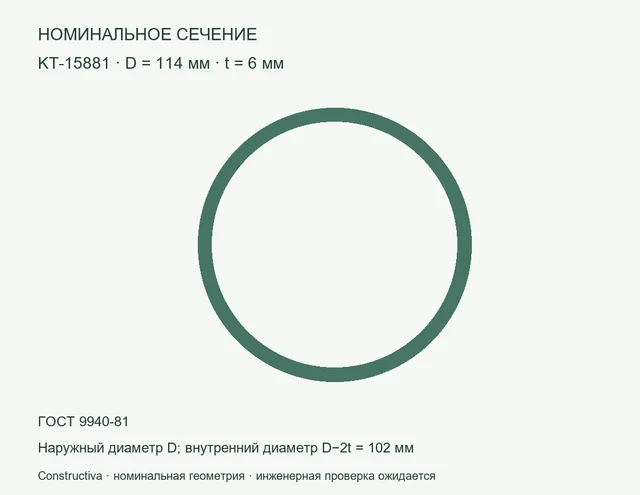

Круглое сечение: D=114 мм, t=6 мм — Номинальное сечение: Труба круглая 114 × 6 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 114 × 6 мм — цифровая модель сечения: наружный диаметр 114 мм, толщина 6 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 15,9807 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 114×6

KT-15881. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-15881
Параметр	Значение	Единица
Наружный диаметр	114	мм
Толщина	6	мм
Внутренний диаметр	102	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	20,3575	см²
Момент инерции Ix = Iy (расчёт)	297,729	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	15,9807	кг/м
Нормативный документ из исходного перечня	ГОСТ 9940-81
Изготовление	Горячедеформированная из коррозионностойкой стали
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	114	мм
Толщина	6	мм
Внутренний диаметр	102	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	20.35752	см²
Ix = Iy (расчёт)	297.72874	см⁴
Масса метра при 7850 кг/м³	15.980654	кг/м
ГОСТ из перечня	ГОСТ 9940-81
Изготовление	stainless_hot
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	114 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	6 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	102 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	20,3575 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	297,729 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	15,9807 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 9940-81	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Горячедеформированная из коррозионностойкой стали	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-14T00:39:57+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-15881.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38412 Б
SHA-256
660d00cda5c6be4c97be58250296dce0dccba8e0a3d0e93d744965fb85cb02e9
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-15881_parameters.csv
CSV · Constructiva · версия 1.0 · 2514 Б
SHA-256
8c5228ea34c8d86281078507d3cf9d0effb9c3c9f332d9c2c9296bda973de12c
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-15881_package.zip
ZIP · Constructiva · версия 1.0 · 129347 Б
SHA-256
fab6d3de36753bb5b4a26abfab9e3f0481408e27655e5fa27f39c3932d6437bf
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-15881.dxf
DXF · Constructiva · версия 1.0 · 22191 Б
SHA-256
047d58a696122617b74fc8bcb6177ddc772b2951b50f63c16f34935599d70112
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-15881_passport.pdf
PDF · Constructiva · версия 1.0 · 110404 Б
SHA-256
b34802a4ab7dd8370651fbab305b79f60c17a0e87d6fc728d539974efeedbb90
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-15881.ifc
IFC · Constructiva · версия 1.0 · 10360 Б
SHA-256
a2736e857d5555f84868e2d2bbe6ce8d5b4bf07eccf4f6afd5470722a87ee76d
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
