KT-15812 · версия 1.0

Труба круглая 89 × 9 мм · ГОСТ 9940-81

Труба круглая 89 × 9 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 9940-81
Серия / исполнение: Горячедеформированная из коррозионностойкой стали
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-15812, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

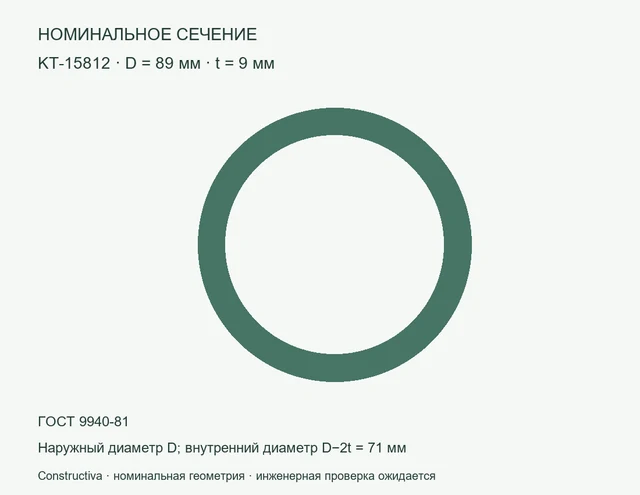

Круглое сечение: D=89 мм, t=9 мм — Номинальное сечение: Труба круглая 89 × 9 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 89 × 9 мм — цифровая модель сечения: наружный диаметр 89 мм, толщина 9 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 17,7563 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 89×9

KT-15812. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-15812
Параметр	Значение	Единица
Наружный диаметр	89	мм
Толщина	9	мм
Внутренний диаметр	71	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	22,6195	см²
Момент инерции Ix = Iy (расчёт)	183,246	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	17,7563	кг/м
Нормативный документ из исходного перечня	ГОСТ 9940-81
Изготовление	Горячедеформированная из коррозионностойкой стали
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	89	мм
Толщина	9	мм
Внутренний диаметр	71	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	22.619467	см²
Ix = Iy (расчёт)	183.24596	см⁴
Масса метра при 7850 кг/м³	17.756282	кг/м
ГОСТ из перечня	ГОСТ 9940-81
Изготовление	stainless_hot
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	89 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	9 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	71 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	22,6195 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	183,246 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	17,7563 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 9940-81	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Горячедеформированная из коррозионностойкой стали	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-14T00:39:57+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-15812.dxf
DXF · Constructiva · версия 1.0 · 22180 Б
SHA-256
b09d715344aa5df4db3034121c5e58ce32bcd593309323a9963fd6b5268b30e3
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-15812_package.zip
ZIP · Constructiva · версия 1.0 · 129301 Б
SHA-256
4b246d609a4b0a801648fbd6574aa3bdb277379c5cb580096e4f7aceab11fd31
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-15812.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38459 Б
SHA-256
f0a8800000490a1b36bf51aa9207241e29dbae0242aa58a5b2f638ab038b4e64
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-15812_passport.pdf
PDF · Constructiva · версия 1.0 · 110374 Б
SHA-256
43f411d003e483cf8d6768c58667a5f588e5d24b2c6fbfa00c7deab5e9f82f6b
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-15812.ifc
IFC · Constructiva · версия 1.0 · 10358 Б
SHA-256
324832be4ee14518c1db1dadf2c30f4c74578f7c3bdbddb01798094033d16b80
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-15812_parameters.csv
CSV · Constructiva · версия 1.0 · 2512 Б
SHA-256
4359a75912d950ee33ae659748a1abb9bea29cdca69e5908c999b51a0df92be7
Табличные параметры. При импорте сохраняйте единицы и точность.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.

Другие размеры этого семейства

Подбор основан на геометрии и данных источника; взаимозаменяемость не подтверждается.
