KT-15722 · версия 1.0

Труба круглая 710 × 20 мм · ГОСТ 9567-75

Труба круглая 710 × 20 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 9567-75
Серия / исполнение: Холоднодеформированная прецизионная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-15722, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

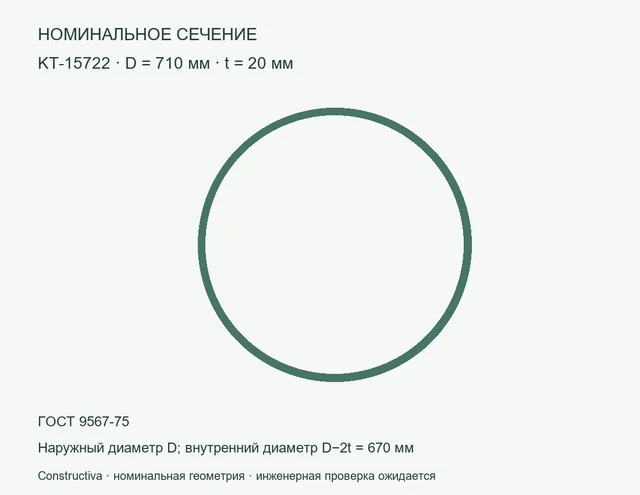

Круглое сечение: D=710 мм, t=20 мм — Номинальное сечение: Труба круглая 710 × 20 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 710 × 20 мм — цифровая модель сечения: наружный диаметр 710 мм, толщина 20 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 340,329 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 710×20

KT-15722. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-15722
Параметр	Значение	Единица
Наружный диаметр	710	мм
Толщина	20	мм
Внутренний диаметр	670	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	433,54	см²
Момент инерции Ix = Iy (расчёт)	258227	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	340,329	кг/м
Нормативный документ из исходного перечня	ГОСТ 9567-75
Изготовление	Холоднодеформированная прецизионная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	710	мм
Толщина	20	мм
Внутренний диаметр	670	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	433.53979	см²
Ix = Iy (расчёт)	258227.14	см⁴
Масса метра при 7850 кг/м³	340.32873	кг/м
ГОСТ из перечня	ГОСТ 9567-75
Изготовление	cold_precision
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	710 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	20 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	670 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	433,54 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	258227 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	340,329 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 9567-75	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Холоднодеформированная прецизионная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-14T00:39:57+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-15722_parameters.csv
CSV · Constructiva · версия 1.0 · 2518 Б
SHA-256
bb7676b6d1667fab9debf0f2c5bd3943a78bc8c6b5378f931b43ce1a80b28624
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-15722.ifc
IFC · Constructiva · версия 1.0 · 10365 Б
SHA-256
906cedbc9156ffcd44f4eb1d4bce55a2cb25feaf34c318839022aa4285bebb58
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-15722_passport.pdf
PDF · Constructiva · версия 1.0 · 110398 Б
SHA-256
a896fa8d0f636463de7c0117714c9ed871af6f15496871e36ed707780ef28d1f
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-15722.dxf
DXF · Constructiva · версия 1.0 · 22196 Б
SHA-256
3e889e2ef558ff3b6c7f106dfcb7513e3bcb846da32d06239ce1396bd4188959
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-15722_package.zip
ZIP · Constructiva · версия 1.0 · 129302 Б
SHA-256
ba8f0e88e09a4d7a655c4719caf68e0173ea641e49d5a8d82458c3cdd14f6040
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-15722.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38483 Б
SHA-256
5aa3777d6d1a05e3411c00b3dedf769c9e51dbddf4cba34b08d56458e9a0c6f9
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.

Другие размеры этого семейства

Подбор основан на геометрии и данных источника; взаимозаменяемость не подтверждается.
