KT-15212 · версия 1.0

Труба круглая 200 × 3 мм · ГОСТ 9567-75

Труба круглая 200 × 3 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 9567-75
Серия / исполнение: Холоднодеформированная прецизионная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-15212, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

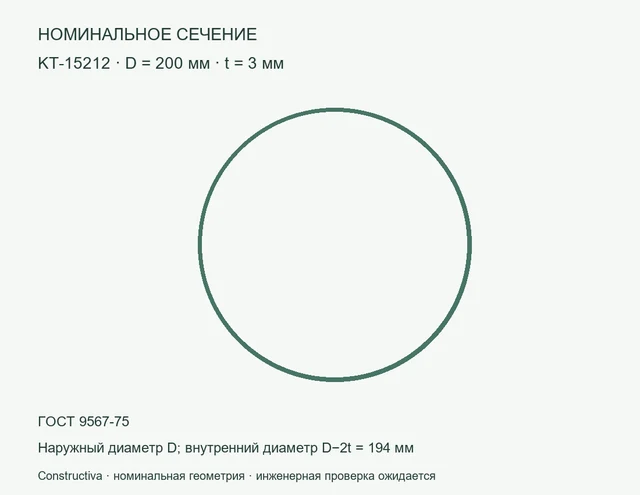

Круглое сечение: D=200 мм, t=3 мм — Номинальное сечение: Труба круглая 200 × 3 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 200 × 3 мм — цифровая модель сечения: наружный диаметр 200 мм, толщина 3 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 14,5749 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 200×3

KT-15212. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-15212
Параметр	Значение	Единица
Наружный диаметр	200	мм
Толщина	3	мм
Внутренний диаметр	194	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	18,5668	см²
Момент инерции Ix = Iy (расчёт)	900,908	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	14,5749	кг/м
Нормативный документ из исходного перечня	ГОСТ 9567-75
Изготовление	Холоднодеформированная прецизионная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	200	мм
Толщина	3	мм
Внутренний диаметр	194	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	18.566813	см²
Ix = Iy (расчёт)	900.90816	см⁴
Масса метра при 7850 кг/м³	14.574948	кг/м
ГОСТ из перечня	ГОСТ 9567-75
Изготовление	cold_precision
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	200 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	3 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	194 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	18,5668 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	900,908 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	14,5749 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 9567-75	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Холоднодеформированная прецизионная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T23:02:02+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-15212_parameters.csv
CSV · Constructiva · версия 1.0 · 2516 Б
SHA-256
5b1f35c1fdd988ac164f818be1c0e044db9011d10059d46351f24926fa1398d3
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-15212.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38308 Б
SHA-256
619687a80a0f3b73ecfa8bedffc93a6ed74e1ad6e92e3d3e8e7cdffeb588c0f6
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-15212_passport.pdf
PDF · Constructiva · версия 1.0 · 110389 Б
SHA-256
3a1aa3ee7988418d7693c4acec44c89fd44a2d7719ef40e07d68527aaeed07a6
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-15212.ifc
IFC · Constructiva · версия 1.0 · 10360 Б
SHA-256
bf25597cd483519b1e061177f2a716cc341d78be138afb95a55eb7cb5eb278a2
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-15212_package.zip
ZIP · Constructiva · версия 1.0 · 129292 Б
SHA-256
ced962d46e2be0c4b4c2622d4ba18ef0f1152e8057c0d3fa2ac10349230a5a31
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-15212.dxf
DXF · Constructiva · версия 1.0 · 22198 Б
SHA-256
9ce0d451f1c77770bbea8102d12c3ff28a56d383683584b0f574b1f95a9e421b
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
