KT-15021 · версия 1.0

Труба круглая 130 × 28 мм · ГОСТ 9567-75

Труба круглая 130 × 28 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 9567-75
Серия / исполнение: Холоднодеформированная прецизионная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-15021, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

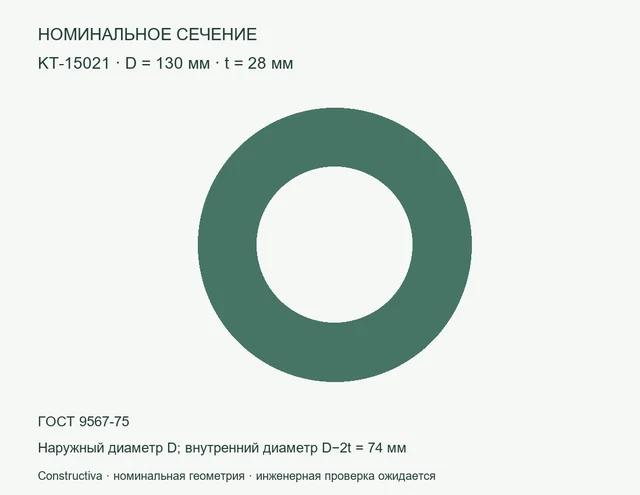

Круглое сечение: D=130 мм, t=28 мм — Номинальное сечение: Труба круглая 130 × 28 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 130 × 28 мм — цифровая модель сечения: наружный диаметр 130 мм, толщина 28 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 70,4333 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 130×28

KT-15021. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-15021
Параметр	Значение	Единица
Наружный диаметр	130	мм
Толщина	28	мм
Внутренний диаметр	74	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	89,7239	см²
Момент инерции Ix = Iy (расчёт)	1254,79	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	70,4333	кг/м
Нормативный документ из исходного перечня	ГОСТ 9567-75
Изготовление	Холоднодеформированная прецизионная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	130	мм
Толщина	28	мм
Внутренний диаметр	74	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	89.723886	см²
Ix = Iy (расчёт)	1254.7885	см⁴
Масса метра при 7850 кг/м³	70.433251	кг/м
ГОСТ из перечня	ГОСТ 9567-75
Изготовление	cold_precision
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	130 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	28 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	74 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	89,7239 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	1254,79 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	70,4333 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 9567-75	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Холоднодеформированная прецизионная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T23:02:02+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-15021_passport.pdf
PDF · Constructiva · версия 1.0 · 110402 Б
SHA-256
6b618e0f70b9cc1cdb6db35cd4e8305d09bf7f900a909c147fc4539215ff946d
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-15021.ifc
IFC · Constructiva · версия 1.0 · 10353 Б
SHA-256
7949ef7036a798f9245c38dbb06cedb761a4fd4605b1317f08b602b60783bd55
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-15021_package.zip
ZIP · Constructiva · версия 1.0 · 129324 Б
SHA-256
a330f9ccd2f02635742431b635df39cb0fd1cbdab67a2f510bc7884ff180b5b0
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-15021.dxf
DXF · Constructiva · версия 1.0 · 22191 Б
SHA-256
f45b77c1cf003787a5986919e41021f86291fda8b162b7d6a1f7e8aa781cd7d6
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-15021_parameters.csv
CSV · Constructiva · версия 1.0 · 2517 Б
SHA-256
aa1ea29b1c2f4a45fc85a5848589bb7f499eca487845162608f2522978c3a28a
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-15021.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38381 Б
SHA-256
1a8db0a76377ce7fb1630f155228b412708e00ab74bf5c213b63fe4452e31e33
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.

Другие размеры этого семейства

Подбор основан на геометрии и данных источника; взаимозаменяемость не подтверждается.
