KT-14589 · версия 1.0

Труба круглая 65 × 1 мм · ГОСТ 9567-75

Труба круглая 65 × 1 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 9567-75
Серия / исполнение: Холоднодеформированная прецизионная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-14589, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

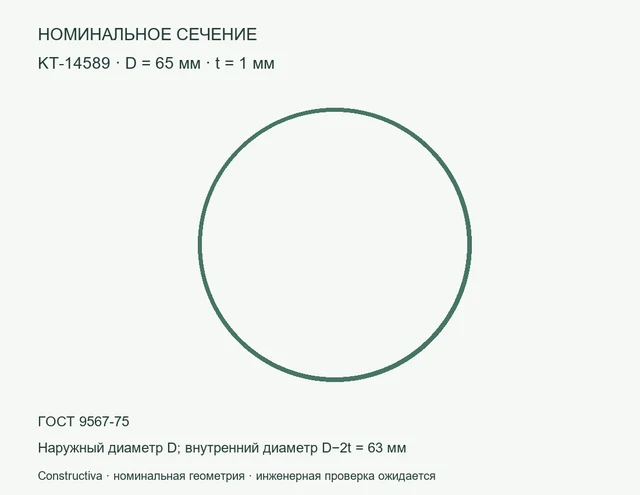

Круглое сечение: D=65 мм, t=1 мм — Номинальное сечение: Труба круглая 65 × 1 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 65 × 1 мм — цифровая модель сечения: наружный диаметр 65 мм, толщина 1 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 1,57834 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 65×1

KT-14589. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-14589
Параметр	Значение	Единица
Наружный диаметр	65	мм
Толщина	1	мм
Внутренний диаметр	63	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	2,01062	см²
Момент инерции Ix = Iy (расчёт)	10,2969	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	1,57834	кг/м
Нормативный документ из исходного перечня	ГОСТ 9567-75
Изготовление	Холоднодеформированная прецизионная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	65	мм
Толщина	1	мм
Внутренний диаметр	63	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	2.0106193	см²
Ix = Iy (расчёт)	10.296884	см⁴
Масса метра при 7850 кг/м³	1.5783361	кг/м
ГОСТ из перечня	ГОСТ 9567-75
Изготовление	cold_precision
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	65 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	1 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	63 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	2,01062 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	10,2969 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	1,57834 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 9567-75	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Холоднодеформированная прецизионная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T21:25:35+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-14589_passport.pdf
PDF · Constructiva · версия 1.0 · 110383 Б
SHA-256
e57a407e50a4b58b60ec711d3caac7a65e7958318980ae20ad53052a040f2d54
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-14589_package.zip
ZIP · Constructiva · версия 1.0 · 129306 Б
SHA-256
1ad72575be2d6174a4d00ab587b74d873f3b2968c535f82975c0854942ea0b42
Комплект файлов. Его состав и версии проверьте после распаковки.
Constructiva_KT-14589_parameters.csv
CSV · Constructiva · версия 1.0 · 2513 Б
SHA-256
ad83ccf17eb06118204a75645cc4a38c01316fd40da9c280cfd7f4294ee724e6
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-14589.ifc
IFC · Constructiva · версия 1.0 · 10368 Б
SHA-256
23e82afd3079dafd5696dd23a588ed7e7766000b163dc3958cd814d88656afa6
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
KT-14589.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38502 Б
SHA-256
18cee48ecb9aa30ec934725a4b157550a004cafdca36b3e939b5cd39d242956f
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-14589.dxf
DXF · Constructiva · версия 1.0 · 22183 Б
SHA-256
f591e6c5961349cce87ab13358f68f7a448fc494fcbf8d18dd9e13a65acd979b
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
