KT-14565 · версия 1.0

Труба круглая 60 × 12 мм · ГОСТ 9567-75

Труба круглая 60 × 12 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 9567-75
Серия / исполнение: Холоднодеформированная прецизионная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-14565, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

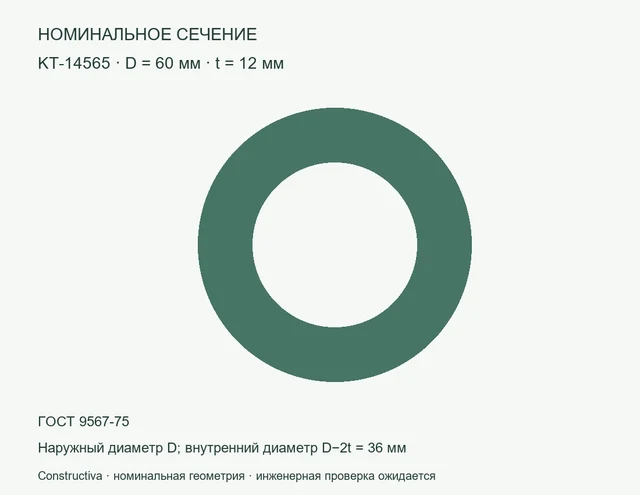

Круглое сечение: D=60 мм, t=12 мм — Номинальное сечение: Труба круглая 60 × 12 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 60 × 12 мм — цифровая модель сечения: наружный диаметр 60 мм, толщина 12 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 14,205 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 60×12

KT-14565. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-14565
Параметр	Значение	Единица
Наружный диаметр	60	мм
Толщина	12	мм
Внутренний диаметр	36	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	18,0956	см²
Момент инерции Ix = Iy (расчёт)	55,3725	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	14,205	кг/м
Нормативный документ из исходного перечня	ГОСТ 9567-75
Изготовление	Холоднодеформированная прецизионная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	60	мм
Толщина	12	мм
Внутренний диаметр	36	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	18.095574	см²
Ix = Iy (расчёт)	55.372455	см⁴
Масса метра при 7850 кг/м³	14.205025	кг/м
ГОСТ из перечня	ГОСТ 9567-75
Изготовление	cold_precision
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	60 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	12 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	36 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	18,0956 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	55,3725 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	14,205 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 9567-75	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Холоднодеформированная прецизионная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T21:25:35+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-14565.ifc
IFC · Constructiva · версия 1.0 · 10355 Б
SHA-256
e9c804d5e72379d9238a16c455e337b0e0afbe620b0a920cf2c54169e0c71517
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-14565_passport.pdf
PDF · Constructiva · версия 1.0 · 110373 Б
SHA-256
8297d3db35bb985f0394b0dfd3a28b916fbe09b1274c752db75e4ef671c361a2
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-14565.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38331 Б
SHA-256
d9b47e74bce719c928dda9293e78497b3275f128ff0cc93a6eaeafa70fd29e65
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-14565_parameters.csv
CSV · Constructiva · версия 1.0 · 2515 Б
SHA-256
7c83871bb2a38e4fa07e8787b80567f99c40ef0109460e56f45cd69d8c374963
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-14565.dxf
DXF · Constructiva · версия 1.0 · 22183 Б
SHA-256
dd82ce60a2630327e70427aeb9d933790a6956b8fe7dcaa21307c64bd6d3d110
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-14565_package.zip
ZIP · Constructiva · версия 1.0 · 129251 Б
SHA-256
7f8190dfc902f1f2ac44a7075d8a09995abc70a46d76d4449f8afd4a44409838
Комплект файлов. Его состав и версии проверьте после распаковки.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
