KT-13634 · версия 1.0

Труба круглая 219 × 11 мм · ГОСТ 9567-75

Труба круглая 219 × 11 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 9567-75
Серия / исполнение: Горячедеформированная прецизионная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-13634, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

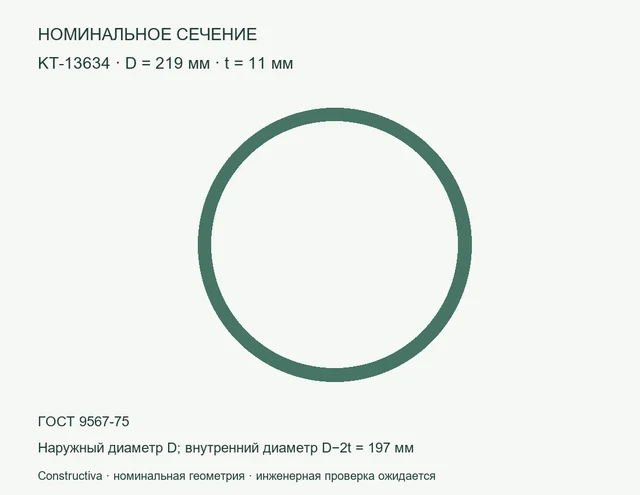

Круглое сечение: D=219 мм, t=11 мм — Номинальное сечение: Труба круглая 219 × 11 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 219 × 11 мм — цифровая модель сечения: наружный диаметр 219 мм, толщина 11 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 56,4255 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 219×11

KT-13634. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-13634
Параметр	Значение	Единица
Наружный диаметр	219	мм
Толщина	11	мм
Внутренний диаметр	197	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	71,8796	см²
Момент инерции Ix = Iy (расчёт)	3898,12	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	56,4255	кг/м
Нормативный документ из исходного перечня	ГОСТ 9567-75
Изготовление	Горячедеформированная прецизионная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	219	мм
Толщина	11	мм
Внутренний диаметр	197	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	71.87964	см²
Ix = Iy (расчёт)	3898.1227	см⁴
Масса метра при 7850 кг/м³	56.425517	кг/м
ГОСТ из перечня	ГОСТ 9567-75
Изготовление	hot_precision
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	219 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	11 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	197 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	71,8796 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	3898,12 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	56,4255 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 9567-75	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Горячедеформированная прецизионная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T18:09:36+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-13634.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38429 Б
SHA-256
e145f53e6934e8224b99914a664334a49253c77f9ba2971fc3739ec5f779a23c
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-13634.dxf
DXF · Constructiva · версия 1.0 · 22195 Б
SHA-256
e28ebf4ceb09aa9f73926d05cae4d6ed500ee54aec5f4fa9b6eadd4fc062e6b6
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-13634_parameters.csv
CSV · Constructiva · версия 1.0 · 2516 Б
SHA-256
984a18068b4d5c32d227911714c65f1849950fa3f0232691ce217d52a56e7b2e
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-13634_passport.pdf
PDF · Constructiva · версия 1.0 · 110410 Б
SHA-256
3ac32a42dad5551cd5143a21140a8f0545ca64e556509a7ff64efb0593616c48
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-13634_package.zip
ZIP · Constructiva · версия 1.0 · 129366 Б
SHA-256
802f55f93ec3468139473976e8a84b54028d855007a5b05f4bc85c5234410eca
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-13634.ifc
IFC · Constructiva · версия 1.0 · 10379 Б
SHA-256
77f650e62700cd7e8f9a424adef3fd5ba85b376b2f9704e575008dc3eba959c2
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
