KT-13619 · версия 1.0

Труба круглая 203 × 38 мм · ГОСТ 9567-75

Труба круглая 203 × 38 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 9567-75
Серия / исполнение: Горячедеформированная прецизионная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-13619, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

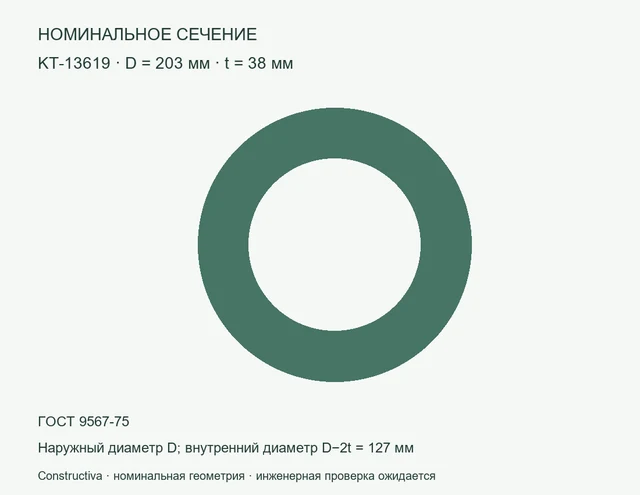

Круглое сечение: D=203 мм, t=38 мм — Номинальное сечение: Труба круглая 203 × 38 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 203 × 38 мм — цифровая модель сечения: наружный диаметр 203 мм, толщина 38 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 154,628 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 203×38*

KT-13619. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-13619
Параметр	Значение	Единица
Наружный диаметр	203	мм
Толщина	38	мм
Внутренний диаметр	127	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	196,978	см²
Момент инерции Ix = Iy (расчёт)	7058,95	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	154,628	кг/м
Нормативный документ из исходного перечня	ГОСТ 9567-75
Изготовление	Горячедеформированная прецизионная
По требованию потребителя	Да
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	203	мм
Толщина	38	мм
Внутренний диаметр	127	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	196.97786	см²
Ix = Iy (расчёт)	7058.9478	см⁴
Масса метра при 7850 кг/м³	154.62762	кг/м
ГОСТ из перечня	ГОСТ 9567-75
Изготовление	hot_precision
По требованию потребителя	Да
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	203 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	38 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	127 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	196,978 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	7058,95 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	154,628 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 9567-75	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Горячедеформированная прецизионная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Да	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T18:09:36+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-13619.dxf
DXF · Constructiva · версия 1.0 · 22197 Б
SHA-256
591644bcb8cf7736f577879f46ef43cb13ae81586f3a4d07139d10657ed7e360
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
KT-13619.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38472 Б
SHA-256
c539ce13cab3ff1081fcf4e628bc5cc93e06caf55f4837bd5184b93f9117505d
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-13619_parameters.csv
CSV · Constructiva · версия 1.0 · 2501 Б
SHA-256
f15e120625be9a2c5837e677df1bd5835b282df3e1f1b85b78ab1a298a7ada78
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-13619.ifc
IFC · Constructiva · версия 1.0 · 10375 Б
SHA-256
379befbb825a216019b7b4049ce979e00b1a6da8cb06e12f36266d2671133109
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-13619_passport.pdf
PDF · Constructiva · версия 1.0 · 110417 Б
SHA-256
c9de6af53aa05f4131cebf96c3c45e6a39d3df8e9e18bec6367e3a53792130ae
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-13619_package.zip
ZIP · Constructiva · версия 1.0 · 129369 Б
SHA-256
8e7ecf0402aa0dd238cd92e82cb50d28470b7427e7bf44bc9ea1dbaeae923ed9
Комплект файлов. Его состав и версии проверьте после распаковки.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.

Другие размеры этого семейства

Подбор основан на геометрии и данных источника; взаимозаменяемость не подтверждается.
