KT-13344 · версия 1.0

Труба круглая 133 × 11 мм · ГОСТ 9567-75

Труба круглая 133 × 11 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 9567-75
Серия / исполнение: Горячедеформированная прецизионная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-13344, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

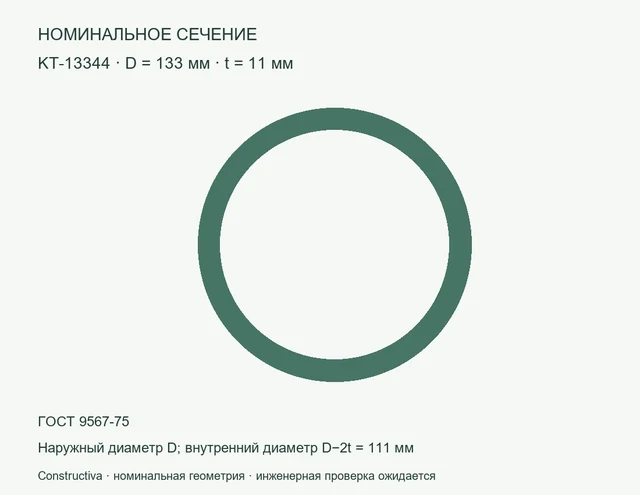

Круглое сечение: D=133 мм, t=11 мм — Номинальное сечение: Труба круглая 133 × 11 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 133 × 11 мм — цифровая модель сечения: наружный диаметр 133 мм, толщина 11 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 33,0957 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 133×11

KT-13344. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-13344
Параметр	Значение	Единица
Наружный диаметр	133	мм
Толщина	11	мм
Внутренний диаметр	111	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	42,1602	см²
Момент инерции Ix = Iy (расчёт)	790,767	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	33,0957	кг/м
Нормативный документ из исходного перечня	ГОСТ 9567-75
Изготовление	Горячедеформированная прецизионная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	133	мм
Толщина	11	мм
Внутренний диаметр	111	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	42.160173	см²
Ix = Iy (расчёт)	790.76675	см⁴
Масса метра при 7850 кг/м³	33.095736	кг/м
ГОСТ из перечня	ГОСТ 9567-75
Изготовление	hot_precision
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	133 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	11 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	111 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	42,1602 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	790,767 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	33,0957 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 9567-75	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Горячедеформированная прецизионная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T16:32:47+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-13344.dxf
DXF · Constructiva · версия 1.0 · 22191 Б
SHA-256
f0c44babf6beb6f1e57033ad754ef3c736038fce1cb6c45a3b39ab21fb242bf1
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-13344_package.zip
ZIP · Constructiva · версия 1.0 · 129346 Б
SHA-256
0cf865a4e19842c7d5abb118597ed98d18388f3f99dc46e9e264cbff193a02c4
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-13344.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38475 Б
SHA-256
2c8e69b32e18938cbae509d2fcbfdcdc2ada73116817a89c30fad79979ac08f9
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-13344_parameters.csv
CSV · Constructiva · версия 1.0 · 2517 Б
SHA-256
aee2b136b4efeaac329a6d43a22c5cce735eb8650d9a4874621e137da49f8226
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-13344_passport.pdf
PDF · Constructiva · версия 1.0 · 110400 Б
SHA-256
617700d474a62f6eb1f15ba7f9a56e9e1c22032c4fc4f42346c309d07f789c99
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-13344.ifc
IFC · Constructiva · версия 1.0 · 10371 Б
SHA-256
ad0cb4de653d9bda4f97e1670b2a2bbd58e7ccd58f7816550d2846de19950385
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
