KT-13298 · версия 1.0

Труба круглая 121 × 25 мм · ГОСТ 9567-75

Труба круглая 121 × 25 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 9567-75
Серия / исполнение: Горячедеформированная прецизионная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-13298, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

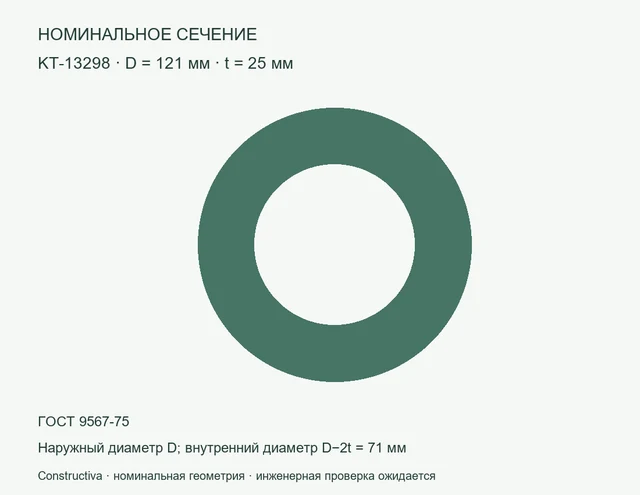

Круглое сечение: D=121 мм, t=25 мм — Номинальное сечение: Труба круглая 121 × 25 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 121 × 25 мм — цифровая модель сечения: наружный диаметр 121 мм, толщина 25 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 59,1876 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 121×25

KT-13298. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-13298
Параметр	Значение	Единица
Наружный диаметр	121	мм
Толщина	25	мм
Внутренний диаметр	71	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	75,3982	см²
Момент инерции Ix = Iy (расчёт)	927,492	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	59,1876	кг/м
Нормативный документ из исходного перечня	ГОСТ 9567-75
Изготовление	Горячедеформированная прецизионная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	121	мм
Толщина	25	мм
Внутренний диаметр	71	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	75.398224	см²
Ix = Iy (расчёт)	927.4924	см⁴
Масса метра при 7850 кг/м³	59.187606	кг/м
ГОСТ из перечня	ГОСТ 9567-75
Изготовление	hot_precision
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	121 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	25 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	71 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	75,3982 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	927,492 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	59,1876 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 9567-75	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Горячедеформированная прецизионная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T16:32:47+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-13298_passport.pdf
PDF · Constructiva · версия 1.0 · 110405 Б
SHA-256
ce0316748b6ed7a683b179cb846b438d705db4b6e8ad37158c9de5e3f60c57e9
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-13298.dxf
DXF · Constructiva · версия 1.0 · 22187 Б
SHA-256
faf02b3483f6c7e7ff700c7332d28fffdc1f21dc7847cd76411a5651e5ee95d7
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-13298_package.zip
ZIP · Constructiva · версия 1.0 · 129372 Б
SHA-256
c27b5f452687d2ee2963b5f02bc430c3faaa579f18e7d6ce63922cfe6674a4c2
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-13298.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38476 Б
SHA-256
b1f3c45a46c2040df2eb100cc4ef83c19607f1a1f753fa54bd5ce6098d205c6d
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-13298_parameters.csv
CSV · Constructiva · версия 1.0 · 2515 Б
SHA-256
29db7d798415822f0c317fb20b563ce4966e9e75e9ed3040188bb326b6e92f54
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-13298.ifc
IFC · Constructiva · версия 1.0 · 10368 Б
SHA-256
16ab62dd8c24c4978d072f6e78d5498cecd126051b3df37c75d3a5b91b9db0d3
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
