KT-12876 · версия 1.0

Труба круглая 28 × 6 мм · ГОСТ 9567-75

Труба круглая 28 × 6 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 9567-75
Серия / исполнение: Горячедеформированная прецизионная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-12876, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

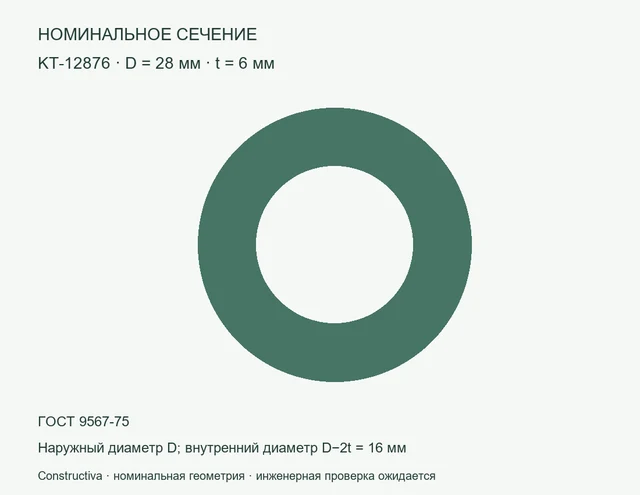

Круглое сечение: D=28 мм, t=6 мм — Номинальное сечение: Труба круглая 28 × 6 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 28 × 6 мм — цифровая модель сечения: наружный диаметр 28 мм, толщина 6 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 3,25532 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 28×6

KT-12876. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-12876
Параметр	Значение	Единица
Наружный диаметр	28	мм
Толщина	6	мм
Внутренний диаметр	16	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	4,1469	см²
Момент инерции Ix = Iy (расчёт)	2,69549	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	3,25532	кг/м
Нормативный документ из исходного перечня	ГОСТ 9567-75
Изготовление	Горячедеформированная прецизионная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	28	мм
Толщина	6	мм
Внутренний диаметр	16	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	4.1469023	см²
Ix = Iy (расчёт)	2.6954865	см⁴
Масса метра при 7850 кг/м³	3.2553183	кг/м
ГОСТ из перечня	ГОСТ 9567-75
Изготовление	hot_precision
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	28 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	6 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	16 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	4,1469 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	2,69549 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	3,25532 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 9567-75	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Горячедеформированная прецизионная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T14:54:56+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-12876.dxf
DXF · Constructiva · версия 1.0 · 22179 Б
SHA-256
311a34ac8884b1027bafb30603e8dccb91bcfff256ced8b8ddc981a13d3b4581
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-12876_parameters.csv
CSV · Constructiva · версия 1.0 · 2512 Б
SHA-256
4f961b5432fc45a7ffb47976d56d0f7f3e5fabf0dedb25676813d3785a494aec
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-12876.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38201 Б
SHA-256
8d1ee16362c9172944efd1d302b65c14de9006439058f5d5b64a73ef00066160
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-12876.ifc
IFC · Constructiva · версия 1.0 · 10356 Б
SHA-256
71cba806dc03af006e3796b885f3d602692c630fe51d582d07674c8d3a273d52
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-12876_package.zip
ZIP · Constructiva · версия 1.0 · 129303 Б
SHA-256
5716a1ba6294b4148832b1f77704e2ec8a2255255603dbfe030de877a662a665
Комплект файлов. Его состав и версии проверьте после распаковки.
Constructiva_KT-12876_passport.pdf
PDF · Constructiva · версия 1.0 · 110380 Б
SHA-256
e230f720c013a5f40b2b699711b9dcd081bd405df99e1687eb3558ac5f3d4e25
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.

Другие размеры этого семейства

Подбор основан на геометрии и данных источника; взаимозаменяемость не подтверждается.
