KT-12645 · версия 1.0

Труба круглая 150 × 6 мм · ГОСТ 32678-2014

Труба круглая 150 × 6 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 32678-2014
Серия / исполнение: Сварная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-12645, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

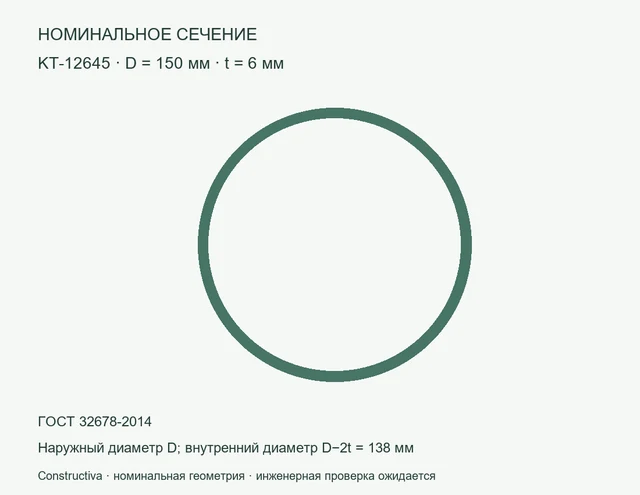

Круглое сечение: D=150 мм, t=6 мм — Номинальное сечение: Труба круглая 150 × 6 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 150 × 6 мм — цифровая модель сечения: наружный диаметр 150 мм, толщина 6 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 21,3075 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 150×6

KT-12645. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-12645
Параметр	Значение	Единица
Наружный диаметр	150	мм
Толщина	6	мм
Внутренний диаметр	138	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	27,1434	см²
Момент инерции Ix = Iy (расчёт)	704,777	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	21,3075	кг/м
Нормативный документ из исходного перечня	ГОСТ 32678-2014
Изготовление	Сварная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	150	мм
Толщина	6	мм
Внутренний диаметр	138	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	27.143361	см²
Ix = Iy (расчёт)	704.77736	см⁴
Масса метра при 7850 кг/м³	21.307538	кг/м
ГОСТ из перечня	ГОСТ 32678-2014
Изготовление	welded
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	150 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	6 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	138 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	27,1434 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	704,777 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	21,3075 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 32678-2014	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Сварная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T14:54:56+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-12645.dxf
DXF · Constructiva · версия 1.0 · 22201 Б
SHA-256
fd1c0018dbf7b2a3eeb467d952537f3d60416167d133ec8d650337d89c752bdd
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
KT-12645.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38382 Б
SHA-256
4f7cc902a0550d8ba7e0af6873f8a4b25ca93cf253f422151f8fb9e00912944d
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-12645_package.zip
ZIP · Constructiva · версия 1.0 · 129294 Б
SHA-256
021832957952af3bd347597dc5306e2e8aafa370e2f290db47b388cc6839650e
Комплект файлов. Его состав и версии проверьте после распаковки.
Constructiva_KT-12645_parameters.csv
CSV · Constructiva · версия 1.0 · 2511 Б
SHA-256
447b82d0759e582070a5606db90c8316db61560d7f2ab2dd2bb09f485cbce436
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-12645.ifc
IFC · Constructiva · версия 1.0 · 10371 Б
SHA-256
4099e26a4682dad9cf619e8f2f332543002785d003eb94f56b8b25dd13b80487
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-12645_passport.pdf
PDF · Constructiva · версия 1.0 · 110383 Б
SHA-256
265d00f0ba1eef50a8b44fdfff44ec83167bbf027e6c594208acbe2d23484535
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
