KT-12627 · версия 1.0

Труба круглая 140 × 8,5 мм · ГОСТ 32678-2014

Труба круглая 140 × 8,5 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 32678-2014
Серия / исполнение: Сварная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-12627, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

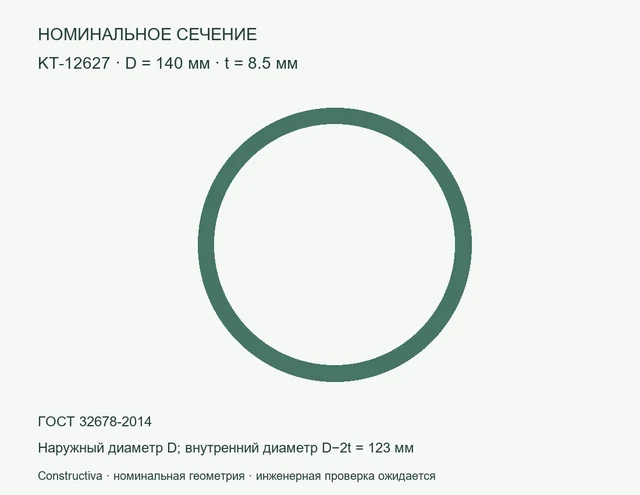

Круглое сечение: D=140 мм, t=8.5 мм — Номинальное сечение: Труба круглая 140 × 8,5 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 140 × 8,5 мм — цифровая модель сечения: наружный диаметр 140 мм, толщина 8,5 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 27,5654 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 140×8,5

KT-12627. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-12627
Параметр	Значение	Единица
Наружный диаметр	140	мм
Толщина	8,5	мм
Внутренний диаметр	123	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	35,1152	см²
Момент инерции Ix = Iy (расчёт)	762,196	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	27,5654	кг/м
Нормативный документ из исходного перечня	ГОСТ 32678-2014
Изготовление	Сварная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	140	мм
Толщина	8.5	мм
Внутренний диаметр	123	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	35.115152	см²
Ix = Iy (расчёт)	762.19632	см⁴
Масса метра при 7850 кг/м³	27.565394	кг/м
ГОСТ из перечня	ГОСТ 32678-2014
Изготовление	welded
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	140 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	8,5 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	123 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	35,1152 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	762,196 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	27,5654 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 32678-2014	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Сварная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T14:54:56+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-12627_package.zip
ZIP · Constructiva · версия 1.0 · 129345 Б
SHA-256
8fa652d366b709f642b0c8efe789c534b4c178874511be1d5d1f812a7386a6eb
Комплект файлов. Его состав и версии проверьте после распаковки.
Constructiva_KT-12627_parameters.csv
CSV · Constructiva · версия 1.0 · 2518 Б
SHA-256
08c204550e590a3dec699c762957aa36e5d2723dd8b02ddfc6a574a5e072d55b
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-12627.dxf
DXF · Constructiva · версия 1.0 · 22202 Б
SHA-256
e3f9b69f128645b7728f3d55f51f2fcc89ebdc6ebe1482dbd0df81f0d16d5d28
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-12627_passport.pdf
PDF · Constructiva · версия 1.0 · 110413 Б
SHA-256
cd2cb2a31bae33944cfb0834d690d1dec57aa196e9252074df0e789ea71f1c66
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-12627.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38445 Б
SHA-256
7ab63a6ea1e69d87aa42545de5054030f638ee6a6f2b3e0ccbc6a3fe7d80e034
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-12627.ifc
IFC · Constructiva · версия 1.0 · 10387 Б
SHA-256
c813cec86727e96112aa3a65fb80309b72a6479290d750a4cca379b28d81e4b9
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
