KT-12273 · версия 1.0

Труба круглая 80 × 5,5 мм · ГОСТ 32678-2014

Труба круглая 80 × 5,5 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 32678-2014
Серия / исполнение: Сварная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-12273, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

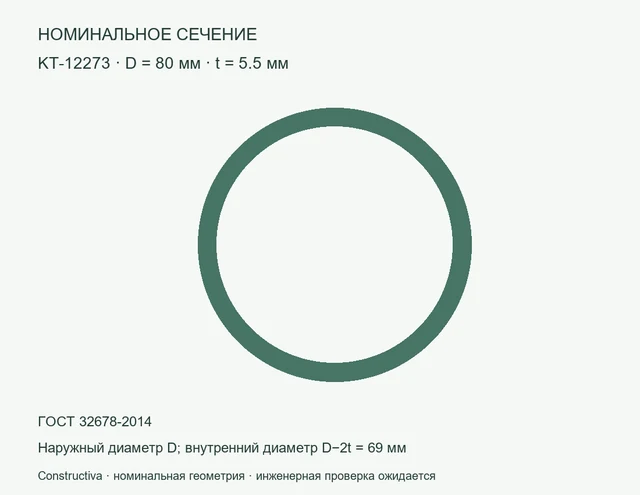

Круглое сечение: D=80 мм, t=5.5 мм — Номинальное сечение: Труба круглая 80 × 5,5 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 80 × 5,5 мм — цифровая модель сечения: наружный диаметр 80 мм, толщина 5,5 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 10,1051 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 80×5,5

KT-12273. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-12273
Параметр	Значение	Единица
Наружный диаметр	80	мм
Толщина	5,5	мм
Внутренний диаметр	69	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	12,8727	см²
Момент инерции Ix = Iy (расчёт)	89,795	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	10,1051	кг/м
Нормативный документ из исходного перечня	ГОСТ 32678-2014
Изготовление	Сварная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	80	мм
Толщина	5.5	мм
Внутренний диаметр	69	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	12.872676	см²
Ix = Iy (расчёт)	89.79496	см⁴
Масса метра при 7850 кг/м³	10.105051	кг/м
ГОСТ из перечня	ГОСТ 32678-2014
Изготовление	welded
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	80 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	5,5 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	69 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	12,8727 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	89,795 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	10,1051 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 32678-2014	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Сварная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T13:14:55+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-12273.dxf
DXF · Constructiva · версия 1.0 · 22201 Б
SHA-256
4f8551d13a68c83eadf965a21729b2214b964252d0d85b2a68de70ab3f27e573
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-12273_package.zip
ZIP · Constructiva · версия 1.0 · 129275 Б
SHA-256
c99f3025edc8c47e85b217a9d89986d0d6da9fdf7df5d02aa923998d665da171
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-12273.ifc
IFC · Constructiva · версия 1.0 · 10382 Б
SHA-256
5bd5d8560d705cca2414872f7785525389dae748281f6869375d4cc33f92e5ba
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
KT-12273.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38471 Б
SHA-256
2d96557505bb9a81aaa08ccf2cfc16fe2bf8162d1d8dedd09035e235370a4536
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-12273_passport.pdf
PDF · Constructiva · версия 1.0 · 110403 Б
SHA-256
5447ce926e451ce4c2c5bc759389df7e2f5b084a7e71dbb57d60aa26c0ae6704
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-12273_parameters.csv
CSV · Constructiva · версия 1.0 · 2514 Б
SHA-256
3440b190c1410270b298a87361b89af0385d7ae4951929375f3ecc9aedd6dc7c
Табличные параметры. При импорте сохраняйте единицы и точность.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
