KT-12233 · версия 1.0

Труба круглая 77 × 1,5 мм · ГОСТ 32678-2014

Труба круглая 77 × 1,5 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 32678-2014
Серия / исполнение: Сварная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-12233, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

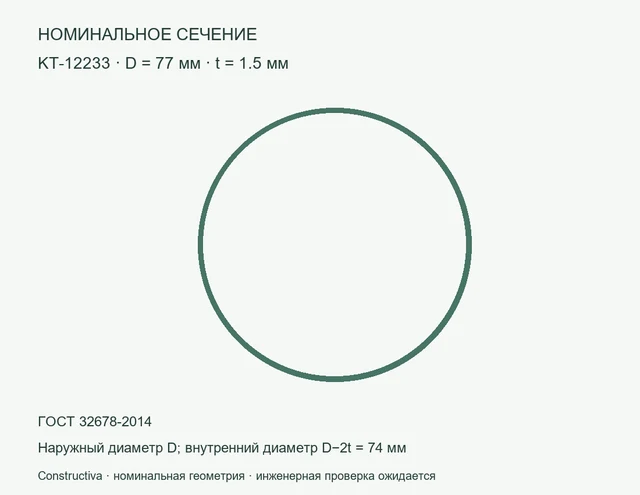

Круглое сечение: D=77 мм, t=1.5 мм — Номинальное сечение: Труба круглая 77 × 1,5 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 77 × 1,5 мм — цифровая модель сечения: наружный диаметр 77 мм, толщина 1,5 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 2,79292 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 77×1,5

KT-12233. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-12233
Параметр	Значение	Единица
Наружный диаметр	77	мм
Толщина	1,5	мм
Внутренний диаметр	74	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	3,55785	см²
Момент инерции Ix = Iy (расчёт)	25,3608	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	2,79292	кг/м
Нормативный документ из исходного перечня	ГОСТ 32678-2014
Изготовление	Сварная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	77	мм
Толщина	1.5	мм
Внутренний диаметр	74	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	3.5578537	см²
Ix = Iy (расчёт)	25.360826	см⁴
Масса метра при 7850 кг/м³	2.7929151	кг/м
ГОСТ из перечня	ГОСТ 32678-2014
Изготовление	welded
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	77 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	1,5 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	74 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	3,55785 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	25,3608 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	2,79292 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 32678-2014	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Сварная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T13:14:55+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-12233.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38436 Б
SHA-256
303d42ba0a6c4a45d31cd1fde67e818d2625b2535c5ec771bdcc4bbc9768f282
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-12233.dxf
DXF · Constructiva · версия 1.0 · 22200 Б
SHA-256
017ab74c9793d36a0e5911c39a676248caf28611ca54bd92eebed637e5a26d00
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
KT-12233.ifc
IFC · Constructiva · версия 1.0 · 10382 Б
SHA-256
fdb710de04b829cff334874f1e3f859bc9dfdf834601264531b11f0cc71ef6cc
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-12233_package.zip
ZIP · Constructiva · версия 1.0 · 129332 Б
SHA-256
a9a4dd491408f9756eaffde835f60a2b16bd50a5e5204cd897e03212fbe88dce
Комплект файлов. Его состав и версии проверьте после распаковки.
Constructiva_KT-12233_passport.pdf
PDF · Constructiva · версия 1.0 · 110399 Б
SHA-256
b1e190b4f8c5e2f39263afa4c5c59d394d37b4a70e012de6c742676bd2bf22c5
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-12233_parameters.csv
CSV · Constructiva · версия 1.0 · 2515 Б
SHA-256
76521cdad054b15099f64158d997bd68470edce2d16f4018374e9b3f0ca09002
Табличные параметры. При импорте сохраняйте единицы и точность.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
