KT-12226 · версия 1.0

Труба круглая 76 × 9,5 мм · ГОСТ 32678-2014

Труба круглая 76 × 9,5 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 32678-2014
Серия / исполнение: Сварная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-12226, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

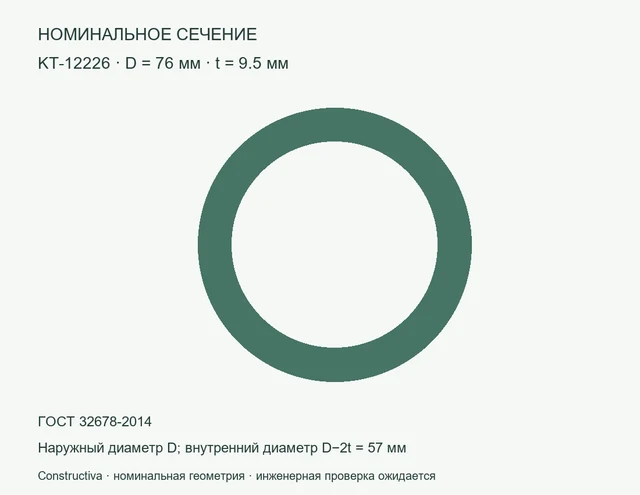

Круглое сечение: D=76 мм, t=9.5 мм — Номинальное сечение: Труба круглая 76 × 9,5 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 76 × 9,5 мм — цифровая модель сечения: наружный диаметр 76 мм, толщина 9,5 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 15,5799 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 76×9,5

KT-12226. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-12226
Параметр	Значение	Единица
Наружный диаметр	76	мм
Толщина	9,5	мм
Внутренний диаметр	57	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	19,847	см²
Момент инерции Ix = Iy (расчёт)	111,95	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	15,5799	кг/м
Нормативный документ из исходного перечня	ГОСТ 32678-2014
Изготовление	Сварная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	76	мм
Толщина	9.5	мм
Внутренний диаметр	57	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	19.847012	см²
Ix = Iy (расчёт)	111.94955	см⁴
Масса метра при 7850 кг/м³	15.579904	кг/м
ГОСТ из перечня	ГОСТ 32678-2014
Изготовление	welded
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	76 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	9,5 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	57 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	19,847 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	111,95 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	15,5799 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 32678-2014	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Сварная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T13:14:55+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-12226.dxf
DXF · Constructiva · версия 1.0 · 22194 Б
SHA-256
3af3544215925d3c31ebc2ce7e7756b4d42282a14ebd876bdff3cf67baef6d00
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-12226_parameters.csv
CSV · Constructiva · версия 1.0 · 2515 Б
SHA-256
f3b89146deacbafa0413778da135ad070165567cf86d1bf2059c210766104c8d
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-12226_passport.pdf
PDF · Constructiva · версия 1.0 · 110398 Б
SHA-256
545e81c4830e9b0e0f37f354e8a74dd1c2c23da840f85b49dc1fa729476814d8
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-12226.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38466 Б
SHA-256
f2f082a08238b420f83f9aee3d6605ecdab6c7b293d7b5cf78610c58302376ad
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-12226.ifc
IFC · Constructiva · версия 1.0 · 10374 Б
SHA-256
3ffd1b07e1ae804c971f15717830a1182f4515655a5f0a27ce8edd2016adac2f
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-12226_package.zip
ZIP · Constructiva · версия 1.0 · 129268 Б
SHA-256
a8c172ae657ed76283a5ddd832543cce7fab342c3a5e95289116d7c63c98e4bb
Комплект файлов. Его состав и версии проверьте после распаковки.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
