KT-12221 · версия 1.0

Труба круглая 76 × 7 мм · ГОСТ 32678-2014

Труба круглая 76 × 7 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 32678-2014
Серия / исполнение: Сварная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-12221, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

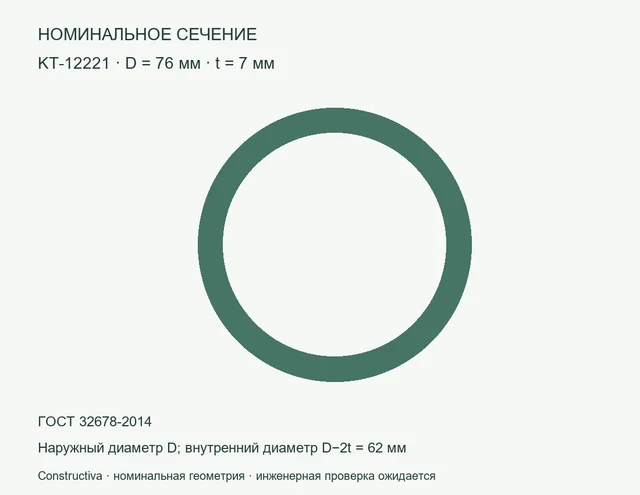

Круглое сечение: D=76 мм, t=7 мм — Номинальное сечение: Труба круглая 76 × 7 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 76 × 7 мм — цифровая модель сечения: наружный диаметр 76 мм, толщина 7 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 11,9115 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 76×7

KT-12221. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-12221
Параметр	Значение	Единица
Наружный диаметр	76	мм
Толщина	7	мм
Внутренний диаметр	62	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	15,1739	см²
Момент инерции Ix = Iy (расчёт)	91,233	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	11,9115	кг/м
Нормативный документ из исходного перечня	ГОСТ 32678-2014
Изготовление	Сварная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	76	мм
Толщина	7	мм
Внутренний диаметр	62	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	15.173893	см²
Ix = Iy (расчёт)	91.233029	см⁴
Масса метра при 7850 кг/м³	11.911506	кг/м
ГОСТ из перечня	ГОСТ 32678-2014
Изготовление	welded
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	76 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	7 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	62 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	15,1739 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	91,233 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	11,9115 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 32678-2014	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Сварная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T13:14:55+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-12221.dxf
DXF · Constructiva · версия 1.0 · 22190 Б
SHA-256
e0728b4da883163afb12900e210817b4b2f5311a536db6d7d2ae562686439db9
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-12221_passport.pdf
PDF · Constructiva · версия 1.0 · 110389 Б
SHA-256
6e2c1df8106a99bc163d6cf396a6d571913b73fc3911954be3be92d22199b196
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-12221_parameters.csv
CSV · Constructiva · версия 1.0 · 2508 Б
SHA-256
6521550e2965c4a0066899355981650af2300f316a4328eb7783cb6edaa8cad8
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-12221_package.zip
ZIP · Constructiva · версия 1.0 · 129252 Б
SHA-256
9dc29ce822c9903f7c7386c94190711d515e95e8356ca4317846da4d927542ce
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-12221.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38390 Б
SHA-256
0ce1652712fe5bd9b78d70dccc554d12f324280523c6d175fc08621b3983ee3b
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-12221.ifc
IFC · Constructiva · версия 1.0 · 10367 Б
SHA-256
2c5e1d8adb7265e8a95a3bb1db76c35a4489df55613d7675d3cdc6dc008984e1
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
