KT-11432 · версия 1.0

Труба круглая 33 × 0,8 мм · ГОСТ 32678-2014

Труба круглая 33 × 0,8 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 32678-2014
Серия / исполнение: Сварная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-11432, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

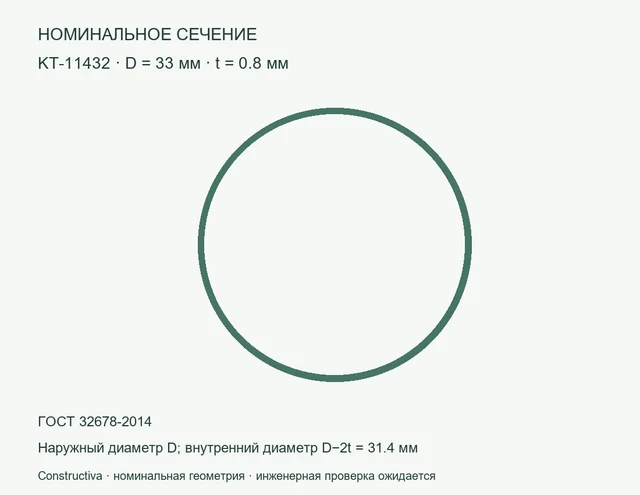

Круглое сечение: D=33 мм, t=0.8 мм — Номинальное сечение: Труба круглая 33 × 0,8 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 33 × 0,8 мм — цифровая модель сечения: наружный диаметр 33 мм, толщина 0,8 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 0,63528 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 33×0,8

KT-11432. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-11432
Параметр	Значение	Единица
Наружный диаметр	33	мм
Толщина	0,8	мм
Внутренний диаметр	31,4	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0,809274	см²
Момент инерции Ix = Iy (расчёт)	1,04951	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,63528	кг/м
Нормативный документ из исходного перечня	ГОСТ 32678-2014
Изготовление	Сварная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	33	мм
Толщина	0.8	мм
Внутренний диаметр	31.4	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0.80927427	см²
Ix = Iy (расчёт)	1.0495073	см⁴
Масса метра при 7850 кг/м³	0.6352803	кг/м
ГОСТ из перечня	ГОСТ 32678-2014
Изготовление	welded
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	33 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	0,8 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	31,4 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	0,809274 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	1,04951 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,63528 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 32678-2014	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Сварная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T09:57:47+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-11432_parameters.csv
CSV · Constructiva · версия 1.0 · 2516 Б
SHA-256
b4085cc55b3d632cc8c466f550027f478827cbf07f6d80363ec0b361ceddd36e
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-11432_passport.pdf
PDF · Constructiva · версия 1.0 · 110393 Б
SHA-256
cfa4a6c2cacae6ae8d8803972f2a1988c4783088e4ec3f9179e0026f0be47b33
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-11432.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38447 Б
SHA-256
b6f65d1cab22a5238de1efbe2b8325bf470d2b6752898c38cb966a258544911d
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-11432.dxf
DXF · Constructiva · версия 1.0 · 22201 Б
SHA-256
76b8dd4b90b469ba6ff90d0f9286bdfe4c95b107e7a72e7e30747f1739402e39
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-11432_package.zip
ZIP · Constructiva · версия 1.0 · 129311 Б
SHA-256
ea662d2d0b132c802ebd5571076e7f9ac9b92e598c3e9c50f95533f9b69c0792
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-11432.ifc
IFC · Constructiva · версия 1.0 · 10466 Б
SHA-256
022d0993630e848f06f6736c35c3d568fea3b55dd66b537722b09f500ec0cb1a
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
