KT-11145 · версия 1.0

Труба круглая 21 × 0,4 мм · ГОСТ 32678-2014

Труба круглая 21 × 0,4 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 32678-2014
Серия / исполнение: Сварная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-11145, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

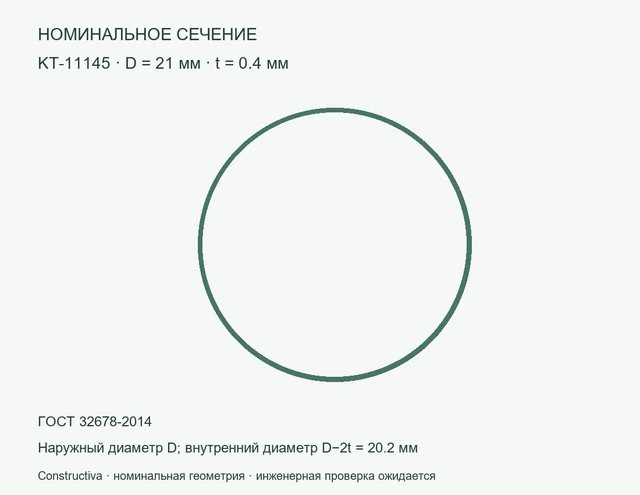

Круглое сечение: D=21 мм, t=0.4 мм — Номинальное сечение: Труба круглая 21 × 0,4 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 21 × 0,4 мм — цифровая модель сечения: наружный диаметр 21 мм, толщина 0,4 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 0,203211 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 21×0,4

KT-11145. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-11145
Параметр	Значение	Единица
Наружный диаметр	21	мм
Толщина	0,4	мм
Внутренний диаметр	20,2	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0,258867	см²
Момент инерции Ix = Iy (расчёт)	0,137368	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,203211	кг/м
Нормативный документ из исходного перечня	ГОСТ 32678-2014
Изготовление	Сварная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	21	мм
Толщина	0.4	мм
Внутренний диаметр	20.2	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0.25886723	см²
Ix = Iy (расчёт)	0.1373679	см⁴
Масса метра при 7850 кг/м³	0.20321078	кг/м
ГОСТ из перечня	ГОСТ 32678-2014
Изготовление	welded
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	21 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	0,4 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	20,2 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	0,258867 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	0,137368 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,203211 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 32678-2014	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Сварная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T09:57:47+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-11145_package.zip
ZIP · Constructiva · версия 1.0 · 129366 Б
SHA-256
a0e4d184ebaae7d7e637b4cf67f3628ea9c4909322bfb2f239fac8a726e8306d
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-11145.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38490 Б
SHA-256
e45b33564c733859a4124118113f6fbc4a11cae708f1aad9e5e181897938f819
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-11145_passport.pdf
PDF · Constructiva · версия 1.0 · 110400 Б
SHA-256
fa11ecaf5d2bd3d3113c28c8564de0ca872218dcfeb1c8d2213d42813f9a0379
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-11145.dxf
DXF · Constructiva · версия 1.0 · 22199 Б
SHA-256
86f7e64d2c9e4dc67b8bd076e54296e128f5a3bd74ed8df195b45bc06ceda3ed
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-11145_parameters.csv
CSV · Constructiva · версия 1.0 · 2517 Б
SHA-256
5e91c45692ad3b47ca1009f866d168508a3ff3eb93213a5e09f15a6757c0a6e1
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-11145.ifc
IFC · Constructiva · версия 1.0 · 10402 Б
SHA-256
3a6e6bcc99e16adb6c536c2f32637ce2b91adf12082f53abd90e4f2512f2c0ed
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
