KT-10218 · версия 1.0

Труба круглая 89 × 2 мм · ГОСТ 32678-2014

Труба круглая 89 × 2 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 32678-2014
Серия / исполнение: Бесшовная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-10218, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

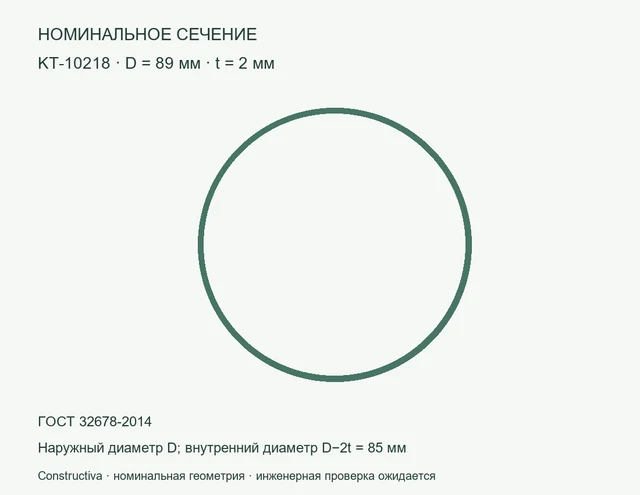

Круглое сечение: D=89 мм, t=2 мм — Номинальное сечение: Труба круглая 89 × 2 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 89 × 2 мм — цифровая модель сечения: наружный диаметр 89 мм, толщина 2 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 4,2911 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 89×2

KT-10218. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-10218
Параметр	Значение	Единица
Наружный диаметр	89	мм
Толщина	2	мм
Внутренний диаметр	85	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	5,46637	см²
Момент инерции Ix = Iy (расчёт)	51,746	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	4,2911	кг/м
Нормативный документ из исходного перечня	ГОСТ 32678-2014
Изготовление	Бесшовная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	89	мм
Толщина	2	мм
Внутренний диаметр	85	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	5.4663712	см²
Ix = Iy (расчёт)	51.746037	см⁴
Масса метра при 7850 кг/м³	4.2911014	кг/м
ГОСТ из перечня	ГОСТ 32678-2014
Изготовление	seamless
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	89 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	2 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	85 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	5,46637 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	51,746 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	4,2911 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 32678-2014	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Бесшовная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T06:41:51+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-10218_parameters.csv
CSV · Constructiva · версия 1.0 · 2510 Б
SHA-256
2dcdce8fffd4377f2e2a65efbab1a74caa13a189d5d520c85ac75a5d04d8b790
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-10218_package.zip
ZIP · Constructiva · версия 1.0 · 129328 Б
SHA-256
e5a34112960346d1746169d168cca18af88977000325423d79d9dcf77c2aad72
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-10218.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38469 Б
SHA-256
76cc86260050d97662628b9175b5ed6d8d2fe33e9b4b0ce45d0e589c74c7c265
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-10218.ifc
IFC · Constructiva · версия 1.0 · 10376 Б
SHA-256
b796e7947f3f1824b5d10db2eccc8d6437f959681fbf4eefb4a87eb58c9a4942
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-10218_passport.pdf
PDF · Constructiva · версия 1.0 · 110385 Б
SHA-256
0590f47e959fac468a63e1c7eac84e088fcfe51f2fcb8e84f524a7771453a835
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-10218.dxf
DXF · Constructiva · версия 1.0 · 22190 Б
SHA-256
ead3dec29c3c542df069dfce78adbb68a9338c8b6cc8c25491a1aa18d032f8f6
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
