KT-10169 · версия 1.0

Труба круглая 85 × 3,2 мм · ГОСТ 32678-2014

Труба круглая 85 × 3,2 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 32678-2014
Серия / исполнение: Бесшовная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-10169, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

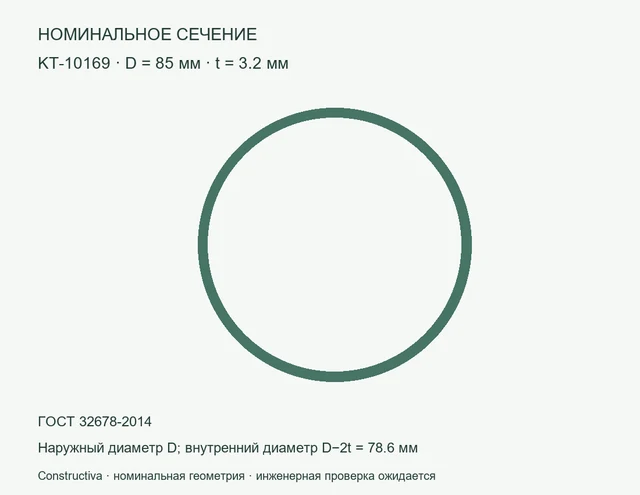

Круглое сечение: D=85 мм, t=3.2 мм — Номинальное сечение: Труба круглая 85 × 3,2 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 85 × 3,2 мм — цифровая модель сечения: наружный диаметр 85 мм, толщина 3,2 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 6,45539 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 85×3,2

KT-10169. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-10169
Параметр	Значение	Единица
Наружный диаметр	85	мм
Толщина	3,2	мм
Внутренний диаметр	78,6	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	8,22343	см²
Момент инерции Ix = Iy (расчёт)	68,8865	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	6,45539	кг/м
Нормативный документ из исходного перечня	ГОСТ 32678-2014
Изготовление	Бесшовная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	85	мм
Толщина	3.2	мм
Внутренний диаметр	78.6	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	8.2234329	см²
Ix = Iy (расчёт)	68.886464	см⁴
Масса метра при 7850 кг/м³	6.4553949	кг/м
ГОСТ из перечня	ГОСТ 32678-2014
Изготовление	seamless
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	85 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	3,2 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	78,6 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	8,22343 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	68,8865 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	6,45539 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 32678-2014	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Бесшовная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T06:41:51+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-10169.ifc
IFC · Constructiva · версия 1.0 · 10457 Б
SHA-256
3ad1c1fe1d04930d3ef849f82cbebbfbadf0556a166ce8e9cb65638daca2bfaf
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-10169_parameters.csv
CSV · Constructiva · версия 1.0 · 2519 Б
SHA-256
91929c121174bc11057fe831769eb8cde9ae068dcecaf4d0c40eea435cb7f2f9
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-10169_passport.pdf
PDF · Constructiva · версия 1.0 · 110404 Б
SHA-256
c79d174f8f4ffad7e1bb24e0c6411752b65ba4e7267183555d257f2874955e3a
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-10169.dxf
DXF · Constructiva · версия 1.0 · 22197 Б
SHA-256
3616cb4802023dfe13afe4852f76e35cbe7f7f612423481d3c551f153d3ec569
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
KT-10169.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38470 Б
SHA-256
3a110f898f8fa209dea8b9ed4504eda9dc9c84cdf3c81c87a8ddd67cd1ea0d63
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-10169_package.zip
ZIP · Constructiva · версия 1.0 · 129380 Б
SHA-256
0aaa1839adc163e23be72fc4092168303dd55e5b1802ddf8c30a8bbcbe41d5f6
Комплект файлов. Его состав и версии проверьте после распаковки.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
