KT-08882 · версия 1.0

Труба круглая 16 × 1,6 мм · ГОСТ 32678-2014

Труба круглая 16 × 1,6 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 32678-2014
Серия / исполнение: Бесшовная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-08882, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

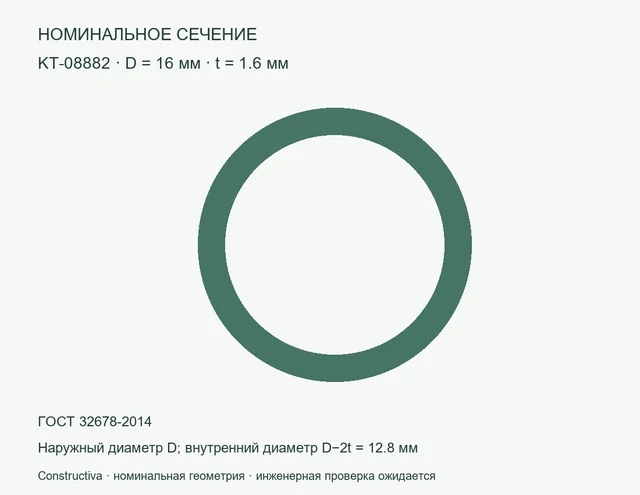

Круглое сечение: D=16 мм, t=1.6 мм — Номинальное сечение: Труба круглая 16 × 1,6 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 16 × 1,6 мм — цифровая модель сечения: наружный диаметр 16 мм, толщина 1,6 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 0,568201 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 16×1,6

KT-08882. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-08882
Параметр	Значение	Единица
Наружный диаметр	16	мм
Толщина	1,6	мм
Внутренний диаметр	12,8	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0,723823	см²
Момент инерции Ix = Iy (расчёт)	0,189931	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,568201	кг/м
Нормативный документ из исходного перечня	ГОСТ 32678-2014
Изготовление	Бесшовная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	16	мм
Толщина	1.6	мм
Внутренний диаметр	12.8	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0.72382295	см²
Ix = Iy (расчёт)	0.18993114	см⁴
Масса метра при 7850 кг/м³	0.56820101	кг/м
ГОСТ из перечня	ГОСТ 32678-2014
Изготовление	seamless
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	16 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	1,6 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	12,8 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	0,723823 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	0,189931 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,568201 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 32678-2014	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Бесшовная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T01:59:01+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-08882.dxf
DXF · Constructiva · версия 1.0 · 22191 Б
SHA-256
a8c0e4ff677df8ca63e0b93114cb7b273b1d230ed82e51a2bb40f4a189a8fa51
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-08882_parameters.csv
CSV · Constructiva · версия 1.0 · 2522 Б
SHA-256
642136729c1852fc4bc4f89b3f486a1e842e51248ac7056a67a17b7286af33c7
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-08882.ifc
IFC · Constructiva · версия 1.0 · 10449 Б
SHA-256
1e1eb5721fadc7779bc323c3bd3a2a1cf4caa17cbe12fc7e044cdbf4a05b5bb2
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
KT-08882.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38293 Б
SHA-256
b5d234f8334492c31bada80de00549def0c669bc0563b5378a6987d119053be3
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-08882_passport.pdf
PDF · Constructiva · версия 1.0 · 110374 Б
SHA-256
b3b976cf53e307e21a239087df861adbdb8db9f87af82d12b60f27d6a3617d21
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-08882_package.zip
ZIP · Constructiva · версия 1.0 · 129330 Б
SHA-256
eb1a1fa36ac3415c6412f0c9a60679b36109ba967c92ba1a3e96ca6b16de031d
Комплект файлов. Его состав и версии проверьте после распаковки.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
