KT-08739 · версия 1.0

Труба круглая 9 × 2,2 мм · ГОСТ 32678-2014

Труба круглая 9 × 2,2 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 32678-2014
Серия / исполнение: Бесшовная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-08739, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

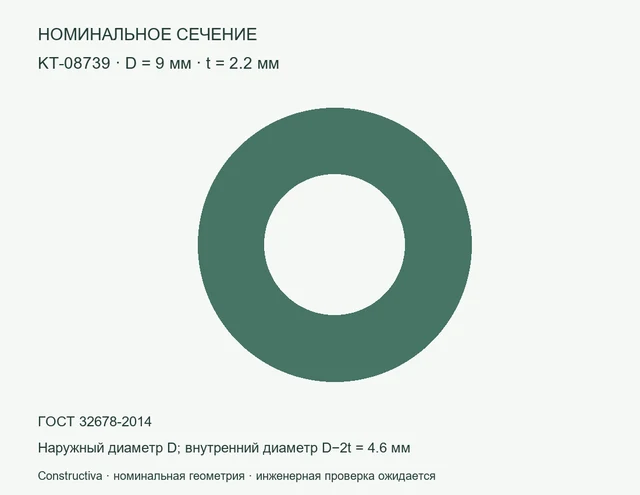

Круглое сечение: D=9 мм, t=2.2 мм — Номинальное сечение: Труба круглая 9 × 2,2 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 9 × 2,2 мм — цифровая модель сечения: наружный диаметр 9 мм, толщина 2,2 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 0,368936 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 9×2,2

KT-08739. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-08739
Параметр	Значение	Единица
Наружный диаметр	9	мм
Толщина	2,2	мм
Внутренний диаметр	4,6	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0,469982	см²
Момент инерции Ix = Iy (расчёт)	0,0300084	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,368936	кг/м
Нормативный документ из исходного перечня	ГОСТ 32678-2014
Изготовление	Бесшовная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	9	мм
Толщина	2.2	мм
Внутренний диаметр	4.6	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0.46998226	см²
Ix = Iy (расчёт)	0.030008367	см⁴
Масса метра при 7850 кг/м³	0.36893607	кг/м
ГОСТ из перечня	ГОСТ 32678-2014
Изготовление	seamless
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	9 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	2,2 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	4,6 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	0,469982 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	0,0300084 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,368936 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 32678-2014	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Бесшовная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-13T01:59:01+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-08739.dxf
DXF · Constructiva · версия 1.0 · 22187 Б
SHA-256
b1571c6f553caa44ca62a4e05954a1c89a4a3a39cf9990f0ec613f5ae9c3ffb7
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-08739_parameters.csv
CSV · Constructiva · версия 1.0 · 2520 Б
SHA-256
1296341befe6442c1fbcacd40c88aad6e4bf92b716db20a1fa2b66be4c82a463
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-08739_package.zip
ZIP · Constructiva · версия 1.0 · 129333 Б
SHA-256
8570b6b6cb27911e646a648974dd137d29377e4d93d034b5a789f9d4cfa3983a
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-08739.ifc
IFC · Constructiva · версия 1.0 · 10449 Б
SHA-256
08c7229ddcb4193d99a1344dddbcec9de4ad4fa5ed7941253bee1f0965d29eeb
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
KT-08739.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38407 Б
SHA-256
f67936e76402386512bd85f463d0dc6b671d35d94747215b411ba7b89bf38eac
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-08739_passport.pdf
PDF · Constructiva · версия 1.0 · 110389 Б
SHA-256
c3be3ffa287c4d5bc392417f7b184083f516cb80e2fb3b15ee82ad9774f77edd
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
