KT-07784 · версия 1.0

Труба круглая 56 × 11 мм · ГОСТ 8734-75

Труба круглая 56 × 11 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 8734-75
Серия / исполнение: Бесшовная холоднодеформированная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-07784, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

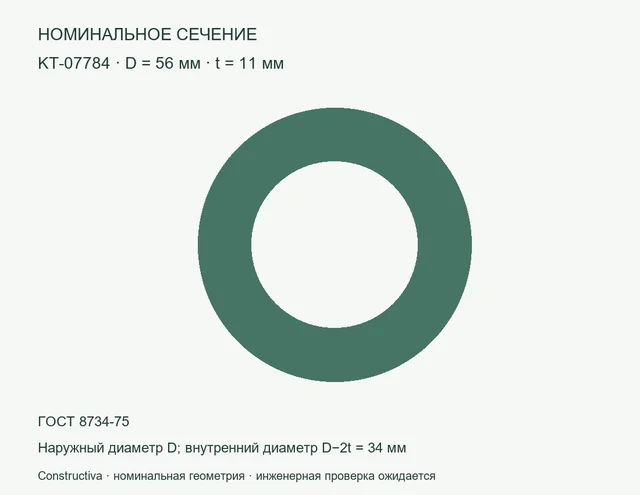

Круглое сечение: D=56 мм, t=11 мм — Номинальное сечение: Труба круглая 56 × 11 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 56 × 11 мм — цифровая модель сечения: наружный диаметр 56 мм, толщина 11 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 12,2074 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 56×11

KT-07784. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-07784
Параметр	Значение	Единица
Наружный диаметр	56	мм
Толщина	11	мм
Внутренний диаметр	34	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	15,5509	см²
Момент инерции Ix = Iy (расчёт)	41,7152	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	12,2074	кг/м
Нормативный документ из исходного перечня	ГОСТ 8734-75
Изготовление	Бесшовная холоднодеформированная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	56	мм
Толщина	11	мм
Внутренний диаметр	34	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	15.550884	см²
Ix = Iy (расчёт)	41.715245	см⁴
Масса метра при 7850 кг/м³	12.207444	кг/м
ГОСТ из перечня	ГОСТ 8734-75
Изготовление	cold_seamless
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	56 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	11 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	34 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	15,5509 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	41,7152 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	12,2074 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 8734-75	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Бесшовная холоднодеформированная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T22:58:05+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-07784.dxf
DXF · Constructiva · версия 1.0 · 22195 Б
SHA-256
bd849e64c9007de68c9d460a6daf419f41f234c66cb771cf1ea873237e3dc3a2
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-07784_parameters.csv
CSV · Constructiva · версия 1.0 · 2514 Б
SHA-256
5bab9c46f6e4f2d72a5c641ad51d5fe8c98c60a0136f12d71b0bccce8de95bef
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-07784_passport.pdf
PDF · Constructiva · версия 1.0 · 110402 Б
SHA-256
803a9112dffa711b4f26d1393f55ce0333b09770366d24d2619e9868400648f0
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-07784_package.zip
ZIP · Constructiva · версия 1.0 · 129183 Б
SHA-256
3212a83780f31f1ff81a1ce292812e4ce2b7a1434284a4f4c1fc8dacc39802b6
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-07784.ifc
IFC · Constructiva · версия 1.0 · 10363 Б
SHA-256
84ff1f9d738f2ee1f121d3d06d61e06f768408e11291e6d467c1166001be0312
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
KT-07784.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38261 Б
SHA-256
fb7c48b597fcb19b1c9d764bb5f0b60b5bb707f0919c41a7ce0fe469991ca05e
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
