KT-07733 · версия 1.0

Труба круглая 54 × 1,5 мм · ГОСТ 8734-75

Труба круглая 54 × 1,5 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 8734-75
Серия / исполнение: Бесшовная холоднодеформированная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-07733, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

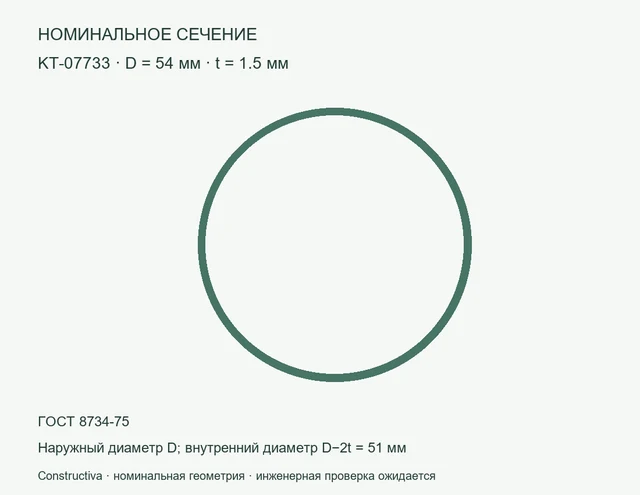

Круглое сечение: D=54 мм, t=1.5 мм — Номинальное сечение: Труба круглая 54 × 1,5 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 54 × 1,5 мм — цифровая модель сечения: наружный диаметр 54 мм, толщина 1,5 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 1,94209 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 54×1,5

KT-07733. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-07733
Параметр	Значение	Единица
Наружный диаметр	54	мм
Толщина	1,5	мм
Внутренний диаметр	51	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	2,474	см²
Момент инерции Ix = Iy (расчёт)	8,53068	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	1,94209	кг/м
Нормативный документ из исходного перечня	ГОСТ 8734-75
Изготовление	Бесшовная холоднодеформированная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	54	мм
Толщина	1.5	мм
Внутренний диаметр	51	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	2.4740042	см²
Ix = Iy (расчёт)	8.5306758	см⁴
Масса метра при 7850 кг/м³	1.9420933	кг/м
ГОСТ из перечня	ГОСТ 8734-75
Изготовление	cold_seamless
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	54 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	1,5 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	51 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	2,474 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	8,53068 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	1,94209 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 8734-75	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Бесшовная холоднодеформированная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T22:58:05+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-07733_passport.pdf
PDF · Constructiva · версия 1.0 · 110388 Б
SHA-256
c5731287b0e1b462b523ffa8c3743cfa61aef5feaa2f2bcb1b4aa2062de8ef07
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-07733.dxf
DXF · Constructiva · версия 1.0 · 22191 Б
SHA-256
88eeff40807635075fb020891ce2f018d03ec38298f43c05a968012bef4cc9d5
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
KT-07733.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38467 Б
SHA-256
97afb5114737272aee6f6fe5f184f5078b8cd89bdcc2ebeb14bb2a392d81bd26
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-07733.ifc
IFC · Constructiva · версия 1.0 · 10373 Б
SHA-256
59cb7e0fd450a00834c78f9d137ff3752d0a01c09ecef00e2992bf0526558bcb
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-07733_parameters.csv
CSV · Constructiva · версия 1.0 · 2519 Б
SHA-256
22d5dbee5b9f645307edfe26e0a497b13615a93ffdbf158e9046f3460ce7a292
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-07733_package.zip
ZIP · Constructiva · версия 1.0 · 129266 Б
SHA-256
92af307644d425898494259c0db5f624f7af2816544a6858431a3819c2a06ca7
Комплект файлов. Его состав и версии проверьте после распаковки.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
