KT-07424 · версия 1.0

Труба круглая 32 × 3 мм · ГОСТ 8734-75

Труба круглая 32 × 3 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 8734-75
Серия / исполнение: Бесшовная холоднодеформированная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-07424, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

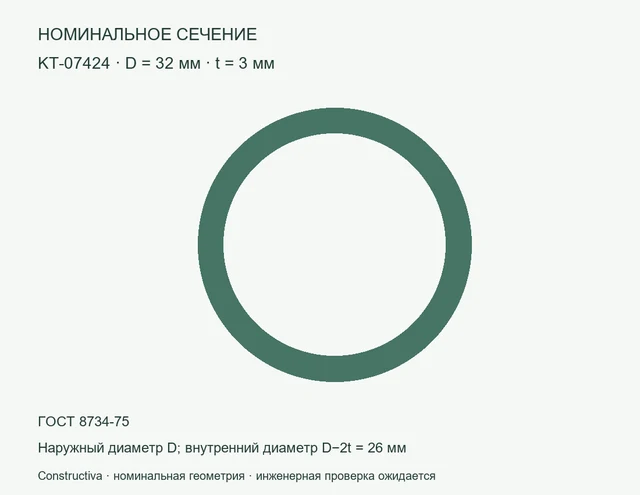

Круглое сечение: D=32 мм, t=3 мм — Номинальное сечение: Труба круглая 32 × 3 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 32 × 3 мм — цифровая модель сечения: наружный диаметр 32 мм, толщина 3 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 2,14555 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 32×3

KT-07424. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-07424
Параметр	Значение	Единица
Наружный диаметр	32	мм
Толщина	3	мм
Внутренний диаметр	26	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	2,73319	см²
Момент инерции Ix = Iy (расчёт)	2,90401	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	2,14555	кг/м
Нормативный документ из исходного перечня	ГОСТ 8734-75
Изготовление	Бесшовная холоднодеформированная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	32	мм
Толщина	3	мм
Внутренний диаметр	26	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	2.7331856	см²
Ix = Iy (расчёт)	2.9040097	см⁴
Масса метра при 7850 кг/м³	2.1455507	кг/м
ГОСТ из перечня	ГОСТ 8734-75
Изготовление	cold_seamless
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	32 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	3 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	26 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	2,73319 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	2,90401 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	2,14555 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 8734-75	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Бесшовная холоднодеформированная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T21:28:25+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-07424.dxf
DXF · Constructiva · версия 1.0 · 22182 Б
SHA-256
d6b82c04b4732bc679a728474bbcfb96a2ab7f4cf0181c23b87a212fc7955794
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-07424_passport.pdf
PDF · Constructiva · версия 1.0 · 110375 Б
SHA-256
c0e83e62aa9cd36d2e9c2b36564ae3261aca0c5d0cc3ab47a380c3ec52c56ae1
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-07424.ifc
IFC · Constructiva · версия 1.0 · 10362 Б
SHA-256
67b0f4aadc7cf783f082544b4fae9c020a537cb16d16c39db72f095ac22c9dfb
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
KT-07424.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38390 Б
SHA-256
0fa32487b72d99eb22a0e33a85d1a192a74c1d329726e1afed5e7503ff83089b
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-07424_package.zip
ZIP · Constructiva · версия 1.0 · 129186 Б
SHA-256
131d95dc0cc90b5920c8e645a88fd69732b8952442fdb3829e60900910a8af2a
Комплект файлов. Его состав и версии проверьте после распаковки.
Constructiva_KT-07424_parameters.csv
CSV · Constructiva · версия 1.0 · 2512 Б
SHA-256
dc91100c3bb3ddfcdb8c40887dd126be345068340b3273397f1db2cd15f3837b
Табличные параметры. При импорте сохраняйте единицы и точность.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
