KT-07135 · версия 1.0

Труба круглая 18 × 0,4 мм · ГОСТ 8734-75

Труба круглая 18 × 0,4 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 8734-75
Серия / исполнение: Бесшовная холоднодеформированная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-07135, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

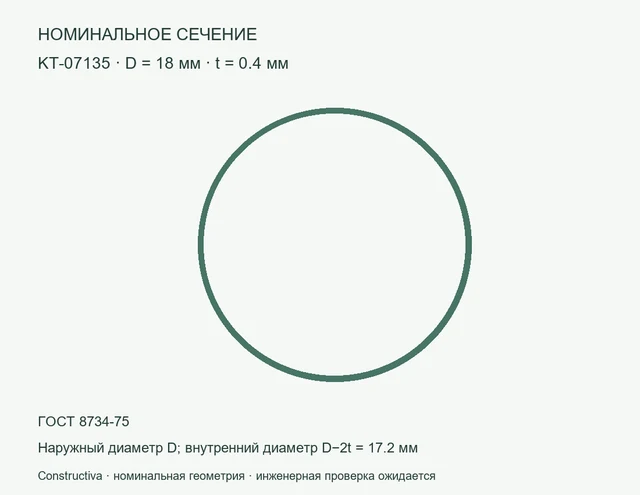

Круглое сечение: D=18 мм, t=0.4 мм — Номинальное сечение: Труба круглая 18 × 0,4 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 18 × 0,4 мм — цифровая модель сечения: наружный диаметр 18 мм, толщина 0,4 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 0,173617 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 18×0,4

KT-07135. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-07135
Параметр	Значение	Единица
Наружный диаметр	18	мм
Толщина	0,4	мм
Внутренний диаметр	17,2	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0,221168	см²
Момент инерции Ix = Iy (расчёт)	0,0856805	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,173617	кг/м
Нормативный документ из исходного перечня	ГОСТ 8734-75
Изготовление	Бесшовная холоднодеформированная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	18	мм
Толщина	0.4	мм
Внутренний диаметр	17.2	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0.22116812	см²
Ix = Iy (расчёт)	0.085680531	см⁴
Масса метра при 7850 кг/м³	0.17361698	кг/м
ГОСТ из перечня	ГОСТ 8734-75
Изготовление	cold_seamless
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	18 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	0,4 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	17,2 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	0,221168 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	0,0856805 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,173617 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 8734-75	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Бесшовная холоднодеформированная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T21:28:25+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-07135_parameters.csv
CSV · Constructiva · версия 1.0 · 2523 Б
SHA-256
a8a8e68ea07ba79c8d73e6fcc035a83532d7fcb7472e5bb385f437333ac48065
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-07135.ifc
IFC · Constructiva · версия 1.0 · 10439 Б
SHA-256
3b9a039ddfa8f590464125fbb33d58fdacfd7265a5c6a3f709ed81c2e9a72361
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
KT-07135.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38254 Б
SHA-256
b052bb2a157e4f2ff1c543340e5656639c93e7f0a08d3489f339e6d3b6a1864d
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-07135_passport.pdf
PDF · Constructiva · версия 1.0 · 110394 Б
SHA-256
a8bfc7b84d345a18889a63743200ddc7254b81e657019658e3391e355712e438
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-07135_package.zip
ZIP · Constructiva · версия 1.0 · 129268 Б
SHA-256
22ffe84c8a7ade95d6f9a7119bf802cc545372edc1990f59f6e2e8d670ebe93f
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-07135.dxf
DXF · Constructiva · версия 1.0 · 22183 Б
SHA-256
062c8ff8a079c7c3443a6ef3a1ae20f485a8585e35d2f1dc2c15ee08bd312c3c
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
