KT-06183 · версия 1.0

Труба круглая 194 × 19 мм · ГОСТ 32528-2013

Труба круглая 194 × 19 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 32528-2013
Серия / исполнение: Бесшовная горячедеформированная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-06183, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

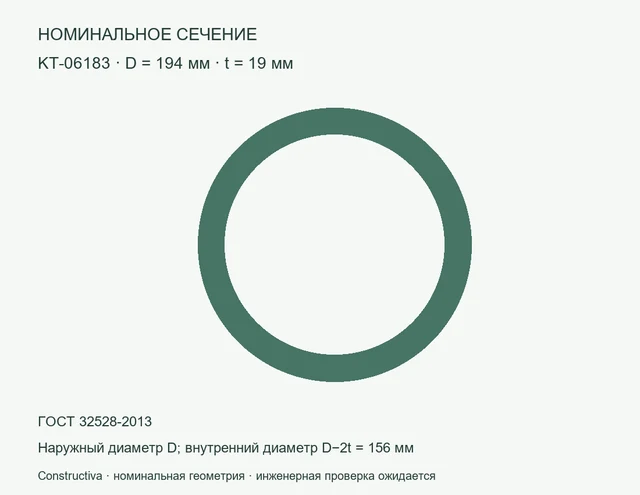

Круглое сечение: D=194 мм, t=19 мм — Номинальное сечение: Труба круглая 194 × 19 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 194 × 19 мм — цифровая модель сечения: наружный диаметр 194 мм, толщина 19 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 81,9995 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 194×19

KT-06183. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-06183
Параметр	Значение	Единица
Наружный диаметр	194	мм
Толщина	19	мм
Внутренний диаметр	156	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	104,458	см²
Момент инерции Ix = Iy (расчёт)	4045,92	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	81,9995	кг/м
Нормативный документ из исходного перечня	ГОСТ 32528-2013
Изготовление	Бесшовная горячедеформированная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	194	мм
Толщина	19	мм
Внутренний диаметр	156	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	104.45796	см²
Ix = Iy (расчёт)	4045.9178	см⁴
Масса метра при 7850 кг/м³	81.999495	кг/м
ГОСТ из перечня	ГОСТ 32528-2013
Изготовление	hot_seamless
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	194 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	19 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	156 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	104,458 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	4045,92 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	81,9995 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 32528-2013	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Бесшовная горячедеформированная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T17:49:23+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-06183_package.zip
ZIP · Constructiva · версия 1.0 · 129237 Б
SHA-256
1d5189eded9068c216654e8d4d1faf3eaa4268658f50320b3b9b908b4af38dd0
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-06183.ifc
IFC · Constructiva · версия 1.0 · 10366 Б
SHA-256
2edef058fd8f1dd5cbfb07745da074bcf564477a36daae0e38d25737cd6117c9
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-06183_parameters.csv
CSV · Constructiva · версия 1.0 · 2519 Б
SHA-256
27ebab4568b51ce2e661260c9a0a30531785378465bffe7590cd3a628c8a720f
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-06183.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38171 Б
SHA-256
d271c73216d19a80108a4e6f2a751486b763bd52130f35342f3d53d4fc4899f3
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-06183.dxf
DXF · Constructiva · версия 1.0 · 22199 Б
SHA-256
584634df67f40e056ee6ee61a3d53df11d12e34ca599840d4ee8f3bc441bb3bf
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-06183_passport.pdf
PDF · Constructiva · версия 1.0 · 110403 Б
SHA-256
3ecebe7fe9cac962259d3d72e190d48e8bbc40aec676369ef356a20dac3fbe9a
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
