KT-06012 · версия 1.0

Труба круглая 159 × 19 мм · ГОСТ 32528-2013

Труба круглая 159 × 19 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 32528-2013
Серия / исполнение: Бесшовная горячедеформированная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-06012, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

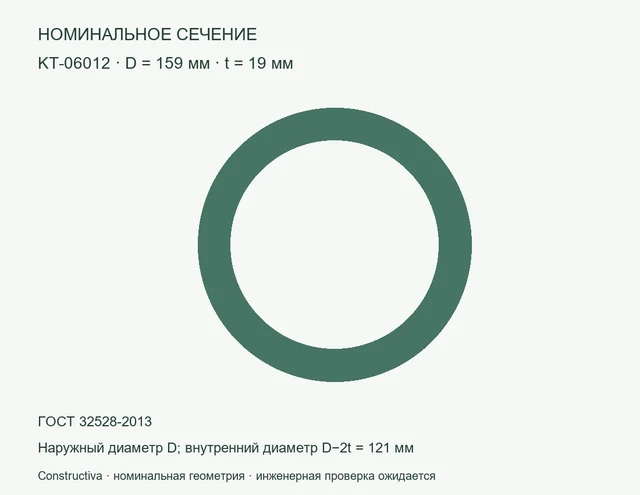

Круглое сечение: D=159 мм, t=19 мм — Номинальное сечение: Труба круглая 159 × 19 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 159 × 19 мм — цифровая модель сечения: наружный диаметр 159 мм, толщина 19 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 65,5996 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 159×19

KT-06012. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-06012
Параметр	Значение	Единица
Наружный диаметр	159	мм
Толщина	19	мм
Внутренний диаметр	121	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	83,5664	см²
Момент инерции Ix = Iy (расчёт)	2085,09	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	65,5996	кг/м
Нормативный документ из исходного перечня	ГОСТ 32528-2013
Изготовление	Бесшовная горячедеформированная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	159	мм
Толщина	19	мм
Внутренний диаметр	121	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	83.566365	см²
Ix = Iy (расчёт)	2085.0853	см⁴
Масса метра при 7850 кг/м³	65.599596	кг/м
ГОСТ из перечня	ГОСТ 32528-2013
Изготовление	hot_seamless
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	159 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	19 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	121 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	83,5664 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	2085,09 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	65,5996 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 32528-2013	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Бесшовная горячедеформированная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T17:49:23+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-06012_passport.pdf
PDF · Constructiva · версия 1.0 · 110395 Б
SHA-256
63b39fd7b244af95681b6654945a5b3f9c955719878d9a5da877c14dc223db99
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-06012_package.zip
ZIP · Constructiva · версия 1.0 · 129273 Б
SHA-256
e3a5cade6cc43b54acd572c57c471cb077057bda120f2ff8182b47b3e531005c
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-06012.dxf
DXF · Constructiva · версия 1.0 · 22201 Б
SHA-256
c8d2060a2b0db80f1f8f252e5ef3ddf1e1b8c5a332112d8c6a1ff0130162a746
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
KT-06012.ifc
IFC · Constructiva · версия 1.0 · 10376 Б
SHA-256
b7699a1cf451a8a3ac9a741e2a4dbf0ba94cab87bf275bd25711c4000fd5e984
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-06012_parameters.csv
CSV · Constructiva · версия 1.0 · 2519 Б
SHA-256
65c713acbc1a83d1104d30fa54f17c2fa1a8ddc11ebffdeed6daebc8c35e9064
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-06012.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38365 Б
SHA-256
bbef47b50b31db4970b1fdb5914bac4cbebc0e2dec6716a3e2920529ed9686f5
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
