KT-05890 · версия 1.0

Труба круглая 133 × 24 мм · ГОСТ 32528-2013

Труба круглая 133 × 24 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 32528-2013
Серия / исполнение: Бесшовная горячедеформированная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-05890, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

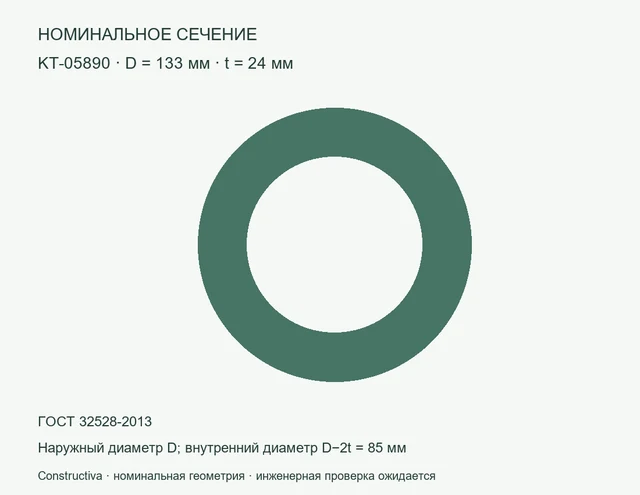

Круглое сечение: D=133 мм, t=24 мм — Номинальное сечение: Труба круглая 133 × 24 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 133 × 24 мм — цифровая модель сечения: наружный диаметр 133 мм, толщина 24 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 64,5145 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 133×24

KT-05890. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-05890
Параметр	Значение	Единица
Наружный диаметр	133	мм
Толщина	24	мм
Внутренний диаметр	85	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	82,1841	см²
Момент инерции Ix = Iy (расчёт)	1279,71	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	64,5145	кг/м
Нормативный документ из исходного перечня	ГОСТ 32528-2013
Изготовление	Бесшовная горячедеформированная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	133	мм
Толщина	24	мм
Внутренний диаметр	85	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	82.184064	см²
Ix = Iy (расчёт)	1279.7086	см⁴
Масса метра при 7850 кг/м³	64.51449	кг/м
ГОСТ из перечня	ГОСТ 32528-2013
Изготовление	hot_seamless
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	133 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	24 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	85 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	82,1841 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	1279,71 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	64,5145 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 32528-2013	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Бесшовная горячедеформированная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T16:21:15+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-05890.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38485 Б
SHA-256
17278fd5e3a332dce869407dad546d259bc7764edf86477c9d066de2e97c8c3c
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-05890.dxf
DXF · Constructiva · версия 1.0 · 22199 Б
SHA-256
bc24b833a60cdc146aeb1a50cd7e30c06a5d347e1103522b6ecc7efd77230f0c
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
KT-05890.ifc
IFC · Constructiva · версия 1.0 · 10386 Б
SHA-256
081fdffc887cb908a44527b6e24175c0422b50d0d58a078edaf2d3e372fcd0a2
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-05890_package.zip
ZIP · Constructiva · версия 1.0 · 129338 Б
SHA-256
44772c3dca1032f355f646747113a562af5e0d9dbd92a025215a49e4bdc91139
Комплект файлов. Его состав и версии проверьте после распаковки.
Constructiva_KT-05890_passport.pdf
PDF · Constructiva · версия 1.0 · 110400 Б
SHA-256
51d7d8c3d4381e8228faad5060ba625266552b48a0c83fb12f64f8315a5ffd94
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-05890_parameters.csv
CSV · Constructiva · версия 1.0 · 2517 Б
SHA-256
061f321c3aab81a8de64bed969e812dba68d57814b41c49c32e810f4f81e5620
Табличные параметры. При импорте сохраняйте единицы и точность.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
