KT-05559 · версия 1.0

Труба круглая 70 × 6 мм · ГОСТ 32528-2013

Труба круглая 70 × 6 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 32528-2013
Серия / исполнение: Бесшовная горячедеформированная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-05559, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

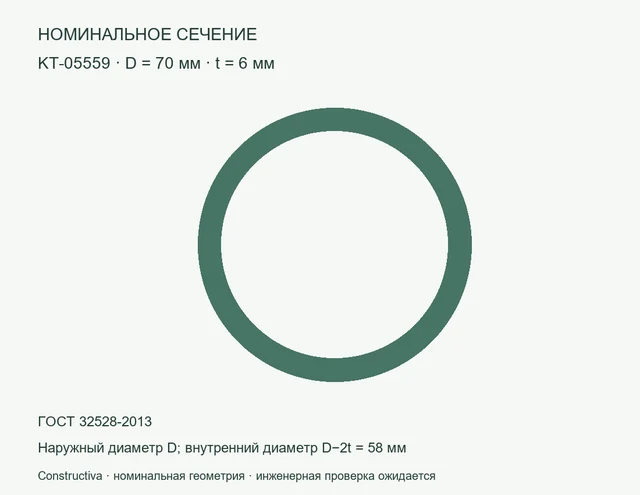

Круглое сечение: D=70 мм, t=6 мм — Номинальное сечение: Труба круглая 70 × 6 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 70 × 6 мм — цифровая модель сечения: наружный диаметр 70 мм, толщина 6 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 9,47002 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 70×6

KT-05559. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-05559
Параметр	Значение	Единица
Наружный диаметр	70	мм
Толщина	6	мм
Внутренний диаметр	58	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	12,0637	см²
Момент инерции Ix = Iy (расчёт)	62,3091	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	9,47002	кг/м
Нормативный документ из исходного перечня	ГОСТ 32528-2013
Изготовление	Бесшовная горячедеформированная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	70	мм
Толщина	6	мм
Внутренний диаметр	58	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	12.063716	см²
Ix = Iy (расчёт)	62.309092	см⁴
Масса метра при 7850 кг/м³	9.4700169	кг/м
ГОСТ из перечня	ГОСТ 32528-2013
Изготовление	hot_seamless
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	70 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	6 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	58 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	12,0637 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	62,3091 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	9,47002 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 32528-2013	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Бесшовная горячедеформированная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T16:21:15+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-05559.ifc
IFC · Constructiva · версия 1.0 · 10363 Б
SHA-256
1f978a45f4168235a6df3a026bcf297ec876133875499e771e60c1e62174cae8
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-05559_package.zip
ZIP · Constructiva · версия 1.0 · 129299 Б
SHA-256
bb7f3ef854ea93a2ed2a66ba24da85d91893d62391499f673d715459690a1ea6
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-05559.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38396 Б
SHA-256
42693624031ae7aaf05b425d918761eeffa307eea614a1ab24edb35d2d156552
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-05559_passport.pdf
PDF · Constructiva · версия 1.0 · 110392 Б
SHA-256
e36e18cdc6ea10e726a5f83de7ce9db614a77ca719995deed602a1b752f7d781
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-05559_parameters.csv
CSV · Constructiva · версия 1.0 · 2514 Б
SHA-256
232198e18a10f41b003c11faec9aa84bd226f2cf05116100874e3b6ddf982e82
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-05559.dxf
DXF · Constructiva · версия 1.0 · 22192 Б
SHA-256
6219bcaf351375c1302e2ca9dd7a04007b02ced25bab593cb0f4e292e8c4f67f
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
