KT-05443 · версия 1.0

Труба круглая 50 × 3,2 мм · ГОСТ 32528-2013

Труба круглая 50 × 3,2 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 32528-2013
Серия / исполнение: Бесшовная горячедеформированная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-05443, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

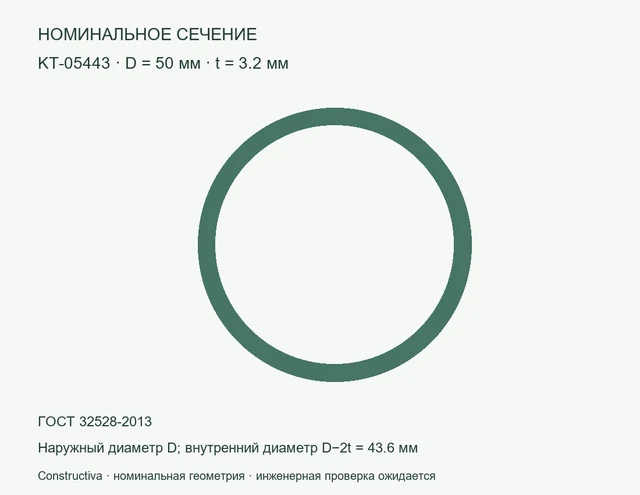

Круглое сечение: D=50 мм, t=3.2 мм — Номинальное сечение: Труба круглая 50 × 3,2 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 50 × 3,2 мм — цифровая модель сечения: наружный диаметр 50 мм, толщина 3,2 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 3,69331 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 50×3,2

KT-05443. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-05443
Параметр	Значение	Единица
Наружный диаметр	50	мм
Толщина	3,2	мм
Внутренний диаметр	43,6	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	4,70485	см²
Момент инерции Ix = Iy (расчёт)	12,9412	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	3,69331	кг/м
Нормативный документ из исходного перечня	ГОСТ 32528-2013
Изготовление	Бесшовная горячедеформированная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	50	мм
Толщина	3.2	мм
Внутренний диаметр	43.6	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	4.7048492	см²
Ix = Iy (расчёт)	12.941158	см⁴
Масса метра при 7850 кг/м³	3.6933066	кг/м
ГОСТ из перечня	ГОСТ 32528-2013
Изготовление	hot_seamless
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	50 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	3,2 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	43,6 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	4,70485 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	12,9412 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	3,69331 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 32528-2013	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Бесшовная горячедеформированная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T14:54:14+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-05443_package.zip
ZIP · Constructiva · версия 1.0 · 129324 Б
SHA-256
6da4be760efb3b2fc00d60f1f4adf21d9fb82881d981ade859162183280de260
Комплект файлов. Его состав и версии проверьте после распаковки.
Constructiva_KT-05443_passport.pdf
PDF · Constructiva · версия 1.0 · 110392 Б
SHA-256
a7908535aa8c88af9ec3805ea940e0541df3e26bb6fc2a5844e3b5bcb1ece775
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-05443_parameters.csv
CSV · Constructiva · версия 1.0 · 2523 Б
SHA-256
fe3566f90baaf9f0800b6a739c7c01b4d8ff4a2679338dbe01c9db95c442506d
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-05443.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38436 Б
SHA-256
45f3c8f9cd506fa8614f98d79ac643aafa7ddc4deeacbaf0ad13a0545ca5ff2b
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-05443.ifc
IFC · Constructiva · версия 1.0 · 10452 Б
SHA-256
ecbb5863accfde4d13c6aff130498c4ff2178e0a4226f2df7697ea5cecbfac82
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
KT-05443.dxf
DXF · Constructiva · версия 1.0 · 22196 Б
SHA-256
3f6c4413d0fe0490be6e64dde80c4cf0b2ae5d6f1f36c1eea50c8c28018d7557
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
