KT-04492 · версия 1.0

Труба круглая 178 × 30 мм · ГОСТ 8732-2025

Труба круглая 178 × 30 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 8732-2025
Серия / исполнение: Бесшовная горячедеформированная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-04492, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

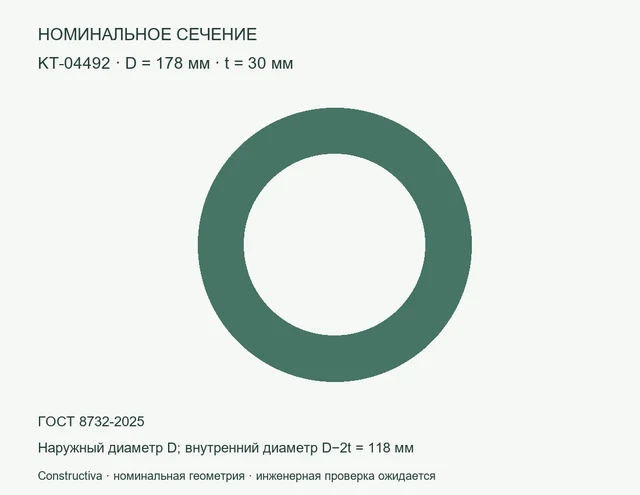

Круглое сечение: D=178 мм, t=30 мм — Номинальное сечение: Труба круглая 178 × 30 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 178 × 30 мм — цифровая модель сечения: наружный диаметр 178 мм, толщина 30 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 109,497 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 178×30

KT-04492. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-04492
Параметр	Значение	Единица
Наружный диаметр	178	мм
Толщина	30	мм
Внутренний диаметр	118	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	139,487	см²
Момент инерции Ix = Iy (расчёт)	3976,07	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	109,497	кг/м
Нормативный документ из исходного перечня	ГОСТ 8732-2025
Изготовление	Бесшовная горячедеформированная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	178	мм
Толщина	30	мм
Внутренний диаметр	118	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	139.48671	см²
Ix = Iy (расчёт)	3976.0688	см⁴
Масса метра при 7850 кг/м³	109.49707	кг/м
ГОСТ из перечня	ГОСТ 8732-2025
Изготовление	hot_seamless
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	178 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	30 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	118 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	139,487 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	3976,07 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	109,497 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 8732-2025	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Бесшовная горячедеформированная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T11:51:20+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-04492_parameters.csv
CSV · Constructiva · версия 1.0 · 2518 Б
SHA-256
38f05703755fa12c54b8b7b0f094877b229e88b702a190012f3ba62ae6bf1e77
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-04492.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38383 Б
SHA-256
f451e3a6b268db31609963cc3e7b8002e56919e9f66a7ab8efd34697fc43529f
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-04492_passport.pdf
PDF · Constructiva · версия 1.0 · 110404 Б
SHA-256
37e060b56e5b3c54f23c5c4ff7e17fc2d7112b2d7e38286573507735634d546c
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-04492.dxf
DXF · Constructiva · версия 1.0 · 22201 Б
SHA-256
6f9caf53bece4bd9ba16105e0be3a75cc1cf399bbeb804bf27abae30a32012cd
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-04492_package.zip
ZIP · Constructiva · версия 1.0 · 129312 Б
SHA-256
ce41b2ea11ca04cbac216a5fd1c5ac064d32e680af4f44c605a81f63bd7231ae
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-04492.ifc
IFC · Constructiva · версия 1.0 · 10365 Б
SHA-256
6d4ca5ddc0ab1c3e6b4769d3ea819d2442ac9b14256a048f2d4f383e6a5c4df4
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
