KT-04332 · версия 1.0

Труба круглая 146 × 32 мм · ГОСТ 8732-2025

Труба круглая 146 × 32 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 8732-2025
Серия / исполнение: Бесшовная горячедеформированная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-04332, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

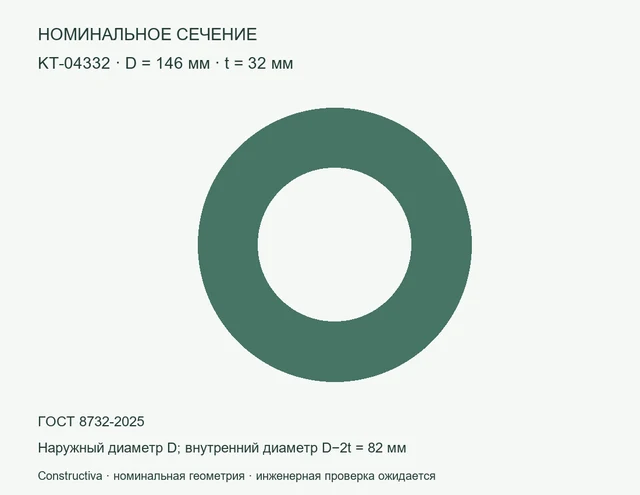

Круглое сечение: D=146 мм, t=32 мм — Номинальное сечение: Труба круглая 146 × 32 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 146 × 32 мм — цифровая модель сечения: наружный диаметр 146 мм, толщина 32 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 89,9652 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 146×32

KT-04332. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-04332
Параметр	Значение	Единица
Наружный диаметр	146	мм
Толщина	32	мм
Внутренний диаметр	82	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	114,605	см²
Момент инерции Ix = Iy (расчёт)	2008,46	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	89,9652	кг/м
Нормативный документ из исходного перечня	ГОСТ 8732-2025
Изготовление	Бесшовная горячедеформированная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	146	мм
Толщина	32	мм
Внутренний диаметр	82	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	114.6053	см²
Ix = Iy (расчёт)	2008.4579	см⁴
Масса метра при 7850 кг/м³	89.965161	кг/м
ГОСТ из перечня	ГОСТ 8732-2025
Изготовление	hot_seamless
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	146 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	32 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	82 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	114,605 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	2008,46 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	89,9652 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 8732-2025	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Бесшовная горячедеформированная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T11:51:20+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-04332.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38363 Б
SHA-256
58d516801eed445a6bc20f5a0e8b66a535694b338f746ea91e9ac1a603cbc0fa
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-04332.ifc
IFC · Constructiva · версия 1.0 · 10371 Б
SHA-256
d5f892f0fb7556aceeb05dcb17e15abcbe946ad25bb8dd6205deeb4a3acc803e
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-04332_package.zip
ZIP · Constructiva · версия 1.0 · 129322 Б
SHA-256
c1d67b12d85a27de7c71eb21ac3afd8c290f9c833fd22bc1a5fae4388f961e4b
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-04332.dxf
DXF · Constructiva · версия 1.0 · 22200 Б
SHA-256
97bc687e973752dae7ad242707a922523995d329a4bfca9be5d5e4fadc556c55
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-04332_passport.pdf
PDF · Constructiva · версия 1.0 · 110398 Б
SHA-256
8dcfb5f65e1b495c8d8f79fb6ba322dba452662470a018fa4d9425dca90bb014
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-04332_parameters.csv
CSV · Constructiva · версия 1.0 · 2516 Б
SHA-256
6ac9b5913cf18a1e294b8565aa7f8926ede193b7b1c84f58d76b0c25327e0c31
Табличные параметры. При импорте сохраняйте единицы и точность.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
