KT-03318 · версия 1.0

Труба круглая 720 × 23 мм · ГОСТ 20295-85

Труба круглая 720 × 23 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 20295-85
Серия / исполнение: Тип 3 — прямошовная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-03318, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

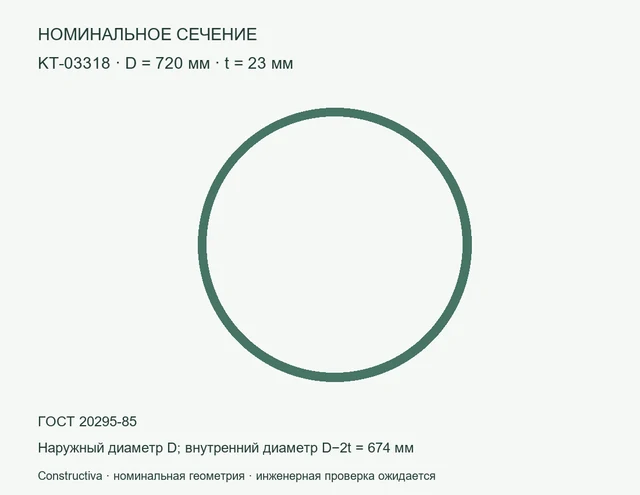

Круглое сечение: D=720 мм, t=23 мм — Номинальное сечение: Труба круглая 720 × 23 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 720 × 23 мм — цифровая модель сечения: наружный диаметр 720 мм, толщина 23 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 395,349 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 720×23

KT-03318. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-03318
Параметр	Значение	Единица
Наружный диаметр	720	мм
Толщина	23	мм
Внутренний диаметр	674	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	503,629	см²
Момент инерции Ix = Iy (расчёт)	306167	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	395,349	кг/м
Нормативный документ из исходного перечня	ГОСТ 20295-85
Изготовление	Тип 3 — прямошовная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	720	мм
Толщина	23	мм
Внутренний диаметр	674	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	503.62872	см²
Ix = Iy (расчёт)	306167.23	см⁴
Масса метра при 7850 кг/м³	395.34854	кг/м
ГОСТ из перечня	ГОСТ 20295-85
Изготовление	type3_straight
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	720 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	23 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	674 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	503,629 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	306167 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	395,349 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 20295-85	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Тип 3 — прямошовная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T08:55:30+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-03318_passport.pdf
PDF · Constructiva · версия 1.0 · 110405 Б
SHA-256
27e98aac6e2b54df947f0d0efa14914ba5f5e652c5b4dddadd1ffd030732407c
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-03318_package.zip
ZIP · Constructiva · версия 1.0 · 129313 Б
SHA-256
60e687fb9bfa6b5d3adb48d134197d519b28c354035dff1d597dc64d82639283
Комплект файлов. Его состав и версии проверьте после распаковки.
Constructiva_KT-03318_parameters.csv
CSV · Constructiva · версия 1.0 · 2519 Б
SHA-256
72af5430e468d7552235ca3d4190debdd8e1f9e567a0875d8088bd9597ea23b7
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-03318.ifc
IFC · Constructiva · версия 1.0 · 10370 Б
SHA-256
5c1fbf482da2cb79d3d4f1683e91485567f59c3063b54254bbd2914120f32450
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
KT-03318.dxf
DXF · Constructiva · версия 1.0 · 22196 Б
SHA-256
0c180d719cd8a3061959e74adf502039416c11d0c01a406c97328b437404237d
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
KT-03318.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38440 Б
SHA-256
ab7f173494ced3ad745d75b57c5f0eefb7ff62c227e406dc5b4b5a7ee17325e7
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.

Другие размеры этого семейства

Подбор основан на геометрии и данных источника; взаимозаменяемость не подтверждается.
