KT-03300 · версия 1.0

Труба круглая 720 × 7,5 мм · ГОСТ 20295-85

Труба круглая 720 × 7,5 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 20295-85
Серия / исполнение: Тип 3 — прямошовная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-03300, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

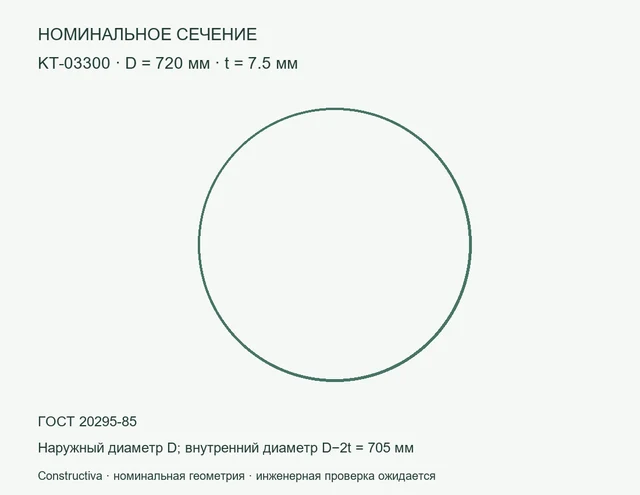

Круглое сечение: D=720 мм, t=7.5 мм — Номинальное сечение: Труба круглая 720 × 7,5 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 720 × 7,5 мм — цифровая модель сечения: наружный диаметр 720 мм, толщина 7,5 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 131,785 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 720×7,5

KT-03300. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-03300
Параметр	Значение	Единица
Наружный диаметр	720	мм
Толщина	7,5	мм
Внутренний диаметр	705	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	167,879	см²
Момент инерции Ix = Iy (расчёт)	106543	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	131,785	кг/м
Нормативный документ из исходного перечня	ГОСТ 20295-85
Изготовление	Тип 3 — прямошовная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	720	мм
Толщина	7.5	мм
Внутренний диаметр	705	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	167.87886	см²
Ix = Iy (расчёт)	106542.74	см⁴
Масса метра при 7850 кг/м³	131.7849	кг/м
ГОСТ из перечня	ГОСТ 20295-85
Изготовление	type3_straight
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	720 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	7,5 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	705 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	167,879 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	106543 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	131,785 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 20295-85	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Тип 3 — прямошовная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T08:55:30+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-03300_package.zip
ZIP · Constructiva · версия 1.0 · 129375 Б
SHA-256
cb8ce87ebd39a5d6e468fd47fedca4161b27f7d5ebb822c428b157f0dcbfc84b
Комплект файлов. Его состав и версии проверьте после распаковки.
Constructiva_KT-03300_passport.pdf
PDF · Constructiva · версия 1.0 · 110415 Б
SHA-256
d3fb3d9ce7b7126c829a5bbf58f041fb93d8113e0514e8116d44f23d8d322f70
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-03300.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38501 Б
SHA-256
9ee6b611ba9fe229c40f14143504f6d9cbe3d6d2da2e05894c75af146749c9cf
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-03300.ifc
IFC · Constructiva · версия 1.0 · 10378 Б
SHA-256
6df5978d3466cf55a46ecf31d91da945d216a09761019dd047337debdc9043dd
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-03300_parameters.csv
CSV · Constructiva · версия 1.0 · 2523 Б
SHA-256
ec2cbee552f2c1ef587e85cd78300995a6fd35a60d419ac735cdbd9eb8f6707e
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-03300.dxf
DXF · Constructiva · версия 1.0 · 22205 Б
SHA-256
518eff9c6001d66e8852f2e746aa54eca7feae023f0659f09744fcc4caeb1d22
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
