KT-03159 · версия 1.0

Труба круглая 1420 × 13 мм · ГОСТ 20295-85

Труба круглая 1420 × 13 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 20295-85
Серия / исполнение: Тип 2 — спиральношовная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-03159, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

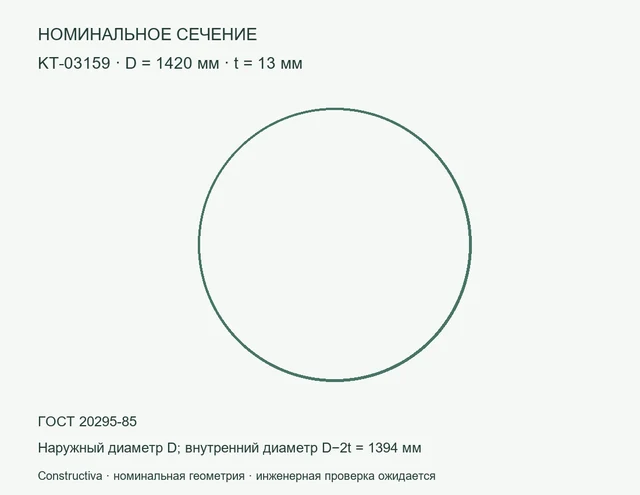

Круглое сечение: D=1420 мм, t=13 мм — Номинальное сечение: Труба круглая 1420 × 13 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 1420 × 13 мм — цифровая модель сечения: наружный диаметр 1420 мм, толщина 13 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 451,084 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 1420×13

KT-03159. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-03159
Параметр	Значение	Единица
Наружный диаметр	1420	мм
Толщина	13	мм
Внутренний диаметр	1394	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	574,629	см²
Момент инерции Ix = Iy (расчёт)	1422080	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	451,084	кг/м
Нормативный документ из исходного перечня	ГОСТ 20295-85
Изготовление	Тип 2 — спиральношовная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	1420	мм
Толщина	13	мм
Внутренний диаметр	1394	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	574.62871	см²
Ix = Iy (расчёт)	1422075.3	см⁴
Масса метра при 7850 кг/м³	451.08354	кг/м
ГОСТ из перечня	ГОСТ 20295-85
Изготовление	type2_spiral
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	1420 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	13 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	1394 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	574,629 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	1422080 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	451,084 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 20295-85	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Тип 2 — спиральношовная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T08:55:30+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-03159.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38657 Б
SHA-256
d746988ff764049dc46698a34b4792b96cef78496b897677ff21274f33982485
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-03159.dxf
DXF · Constructiva · версия 1.0 · 22206 Б
SHA-256
1f0e0319866cbc26205899c92130b903afe6072d47a53340c81d48da476e978e
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-03159_package.zip
ZIP · Constructiva · версия 1.0 · 129372 Б
SHA-256
08a217667a5734b0189a74188dc937414a858058ad812a98d0fa1795ad1df73e
Комплект файлов. Его состав и версии проверьте после распаковки.
Constructiva_KT-03159_parameters.csv
CSV · Constructiva · версия 1.0 · 2520 Б
SHA-256
fd6903c7b8e35e2dc128716f65a9c12964346dfbb4fde86939ef6ccf51ce623c
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-03159_passport.pdf
PDF · Constructiva · версия 1.0 · 110407 Б
SHA-256
c2e12822ffd0728e476de775defad8c9727a83e560f096ab42327a11ff1bf254
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-03159.ifc
IFC · Constructiva · версия 1.0 · 10377 Б
SHA-256
3149fa791c98bf1413d68f7b7b11561a4c6fbb3dbd4282824998a62209473be8
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
