KT-03156 · версия 1.0

Труба круглая 1220 × 47 мм · ГОСТ 20295-85

Труба круглая 1220 × 47 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 20295-85
Серия / исполнение: Тип 2 — спиральношовная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-03156, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

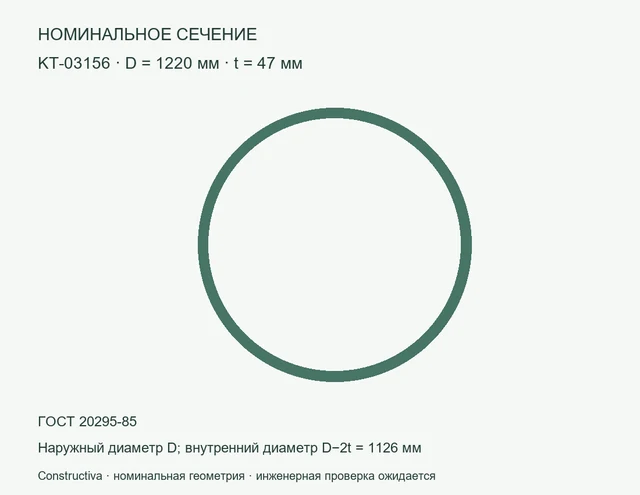

Круглое сечение: D=1220 мм, t=47 мм — Номинальное сечение: Труба круглая 1220 × 47 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 1220 × 47 мм — цифровая модель сечения: наружный диаметр 1220 мм, толщина 47 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 1359,61 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 1220×47

KT-03156. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-03156
Параметр	Значение	Единица
Наружный диаметр	1220	мм
Толщина	47	мм
Внутренний диаметр	1126	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	1731,99	см²
Момент инерции Ix = Iy (расчёт)	2983650	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	1359,61	кг/м
Нормативный документ из исходного перечня	ГОСТ 20295-85
Изготовление	Тип 2 — спиральношовная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	1220	мм
Толщина	47	мм
Внутренний диаметр	1126	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	1731.9914	см²
Ix = Iy (расчёт)	2983654	см⁴
Масса метра при 7850 кг/м³	1359.6133	кг/м
ГОСТ из перечня	ГОСТ 20295-85
Изготовление	type2_spiral
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	1220 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	47 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	1126 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	1731,99 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	2983650 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	1359,61 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 20295-85	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Тип 2 — спиральношовная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T08:55:30+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-03156_parameters.csv
CSV · Constructiva · версия 1.0 · 2518 Б
SHA-256
7fb15d4a9f585b5131a515136471bf57c307a839b288834e48af3810366fddb2
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-03156_package.zip
ZIP · Constructiva · версия 1.0 · 129357 Б
SHA-256
ec46358bcf7af892d238ef18aa9e5bc52d578e0b5046abff94de3f0f26ba9411
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-03156.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38638 Б
SHA-256
7a201246e101cc86fb3c0e8f844f018723438351e13ccc32e7ae3f9aa5bf7840
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-03156_passport.pdf
PDF · Constructiva · версия 1.0 · 110413 Б
SHA-256
1deaff0d6ae295f16d0164b0cc66c4682948d43f7a526d324f55db4351561b71
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-03156.ifc
IFC · Constructiva · версия 1.0 · 10375 Б
SHA-256
bc5ea6ab0519fc8f074c7c82f37fceb676c3eefb1cdbbf4f0ae32e3a5da3d08c
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
KT-03156.dxf
DXF · Constructiva · версия 1.0 · 22210 Б
SHA-256
75845b6d51983435666a12542710a6952ad8ae0e27b7f8af5e7300bd28308b3a
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.

Другие размеры этого семейства

Подбор основан на геометрии и данных источника; взаимозаменяемость не подтверждается.
